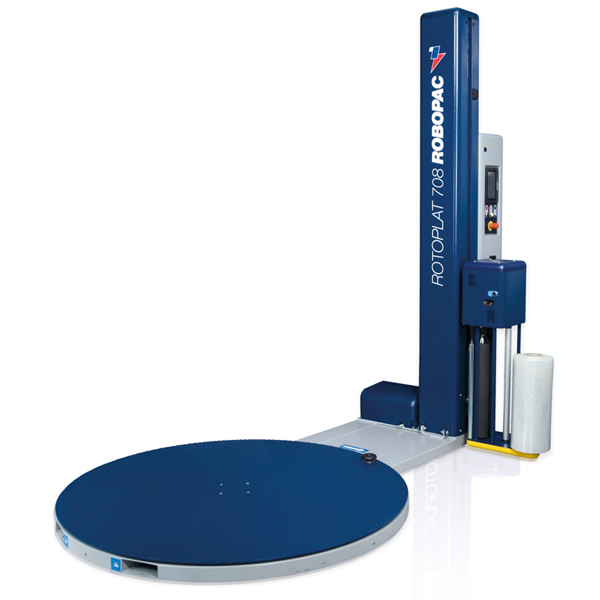

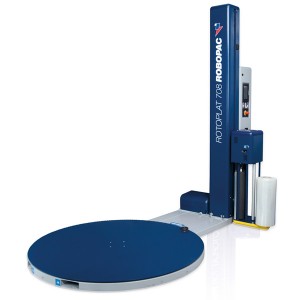

Enfardadora Rotoplat

Enfardadora de palets amb film estirable Rotoplat Sèrie 8 amb tecnologia Multi Level Control

La gamma Rotoplat representa una sèrie completa d’embaladores amb taula giratòria convencional i transpalet per a l’estabilització de les càrregues mitjançant film estirable. Totes les característiques i prestacions han sigut estudiades i dissenyades curosament, gràcies a la gran experiència de Robopac en la construcció de màquines per a l’embalatge sobre palet.

La qualitat dels materials i les altes característiques tècniques de tots els components mecànics i electrònics utilitzats s’uneixen a la cura i la precisió dels processos industrials per portar al mercat un producte amb estàndards elevadíssims de prestacions, seguretat i durabilitat.

Les embaladores Rotoplat han sigut sempre sinònim de gran fiabilitat operativa, simplicitat d’ús, facilitat de manteniment i sobretot, respecte rigorós de les normes de seguretat.

Per respondre a la creixent demanda de personalització i optimització de l’embalatge segons les característiques específiques del producte, Robopac presentarà per primera vegada Multilevel Control, la innovadora solució de hardware i software present a tots els models de Rotoplat Sèrie 8. La pràctica pantalla tàctil de 7 polzades, en color i amb icones creades i dissenyades especialment per Robopac, ha permès la implementació de la funció Multilevel Control.

Paràmetres – Rotoplat Sèrie 8

Però això no és tot. Cadascun dels 5 nivells es pot configurar amb valors dependents de la direcció del moviment del carro o amb valors diferents entre ascens i descens, la qual cosa contribueix a l’estalvi de film i a la reducció del temps de cicle, amb els indubtables avantatges que això suposa per a la productivitat. L’operador pot escollir durant la fase de configuració, de manera simple i intuïtiva, quants i quins nivells estaran actius en el cicle automàtic d’embalatge. D’aquesta manera, cada producte pot embalar-se amb el seu propi cicle personalitzat, un cicle que permet una contenció i una protecció òptima alhora que aconsegueix un considerable estalvi del film extensible utilitzat.

Pal reclinable

Aturada de seguretat a la base del carro

Distància de seguretat entre les parts fixes i les parts mòbils.

Plat de xapa estriada

Dispositiu d’aturada del carro en cas de caiguda accidental.

Sistema “qls” (quick load system) per a la càrrega ràpida del film.

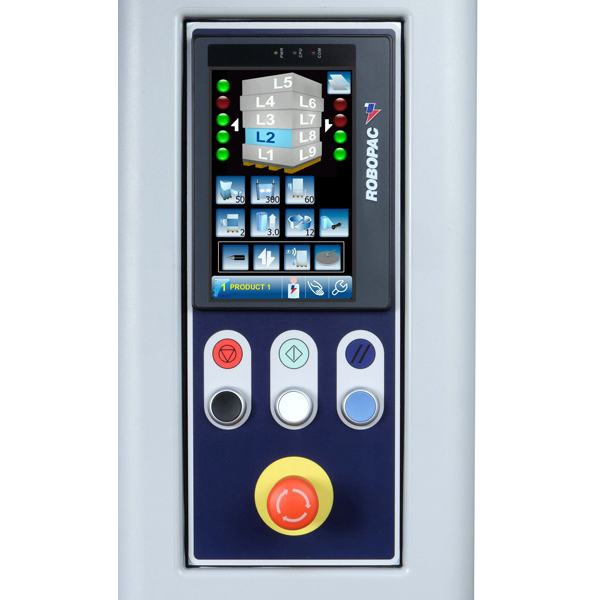

Tauler de control tàctil

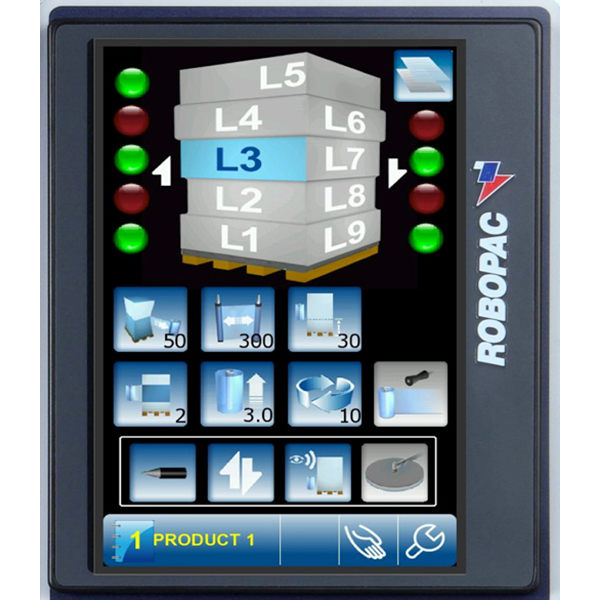

Tauler de control tàctil – Rotoplat Sèrie 8

Carros

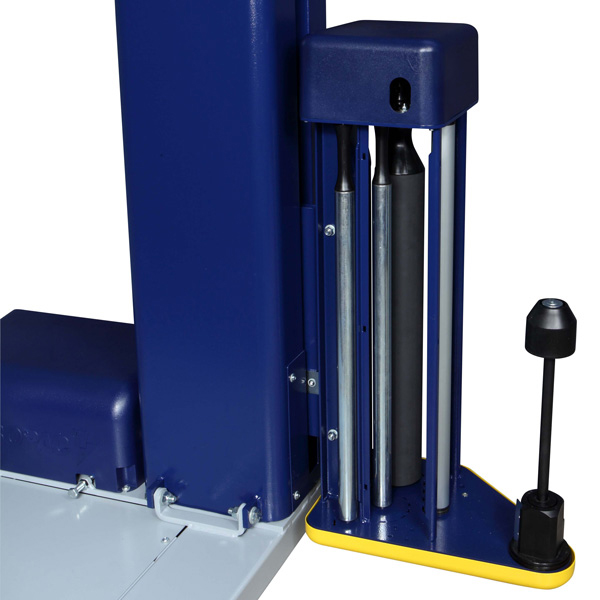

Carro FR – El carro FR està dotat d’un dispositiu d’estirament del film, realitzat mitjançant un fre electromecànic. Es pot controlar des del tauler de comandament. L’arrencament del fre està temporitzat, amb l’objectiu de facilitar l’enganxament del film a la base del bancal.

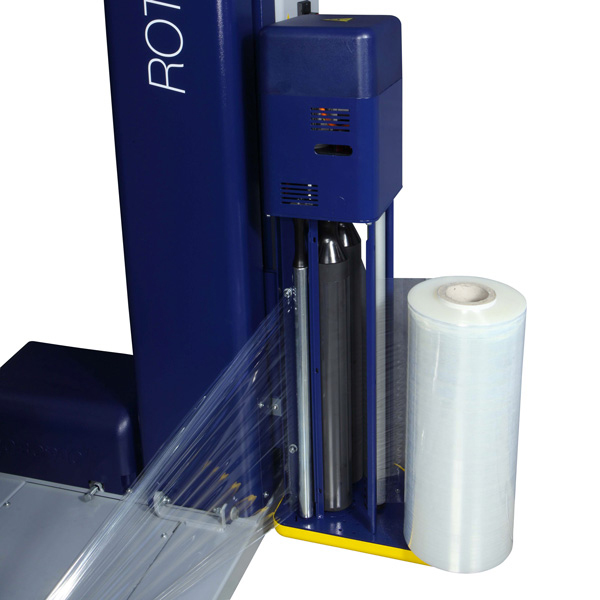

Carro PDS – Carro portabobina amb doble sistema de preestirament activat al tauler de control. El carro portabobina té un preestirament fix al 250%. Prement el botó de “Double Strech”, el carro portabobina pot passar automàticament a preestirament variable amb activació de la fricció electromagnètica, situada sobre el primer rodet de preestirament.

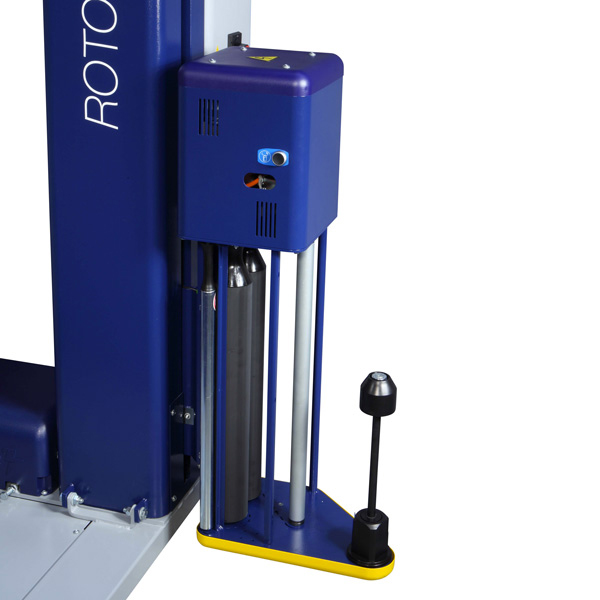

Carro PVS – Carro amb rodets de preestirament, amb doble motorització independent, amb regulació des del quadre, de la relació de preestirament des del 150% fins al 300%. Força de dipòsit del film sobre la càrrega, regulable des del quadre i controlada pel dispositiu electrònic patentat.

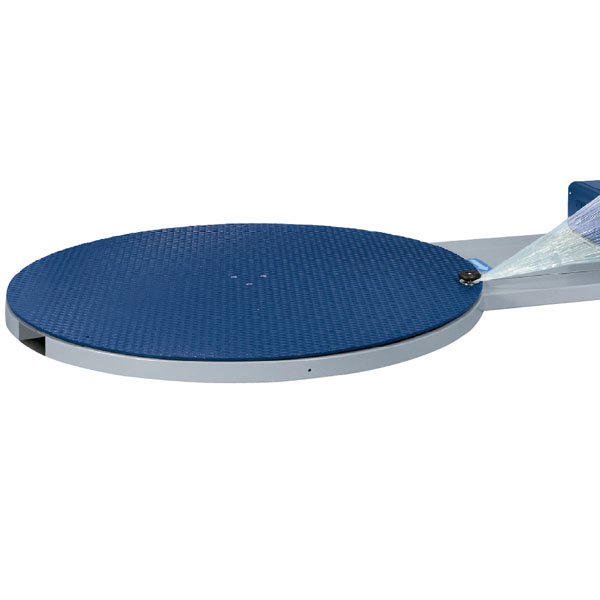

Plat giratori 1650 mm – El nou plat giratori amb introducció de forqueta anterior i posterior garanteix la màxima flexibilitat en el moviment de la màquina. El plat està muntat amb rodets bola, amb alta capacitat de càrrega. El plat s’arrossega mitjançant una cadena d’alta resistència per evitar relliscades i assegurar la constància absoluta en la rotació. El plat està construït amb xapa estriada per assegurar una major adherència del banc i evitar així que el producte rellisqui durant l’embalatge.

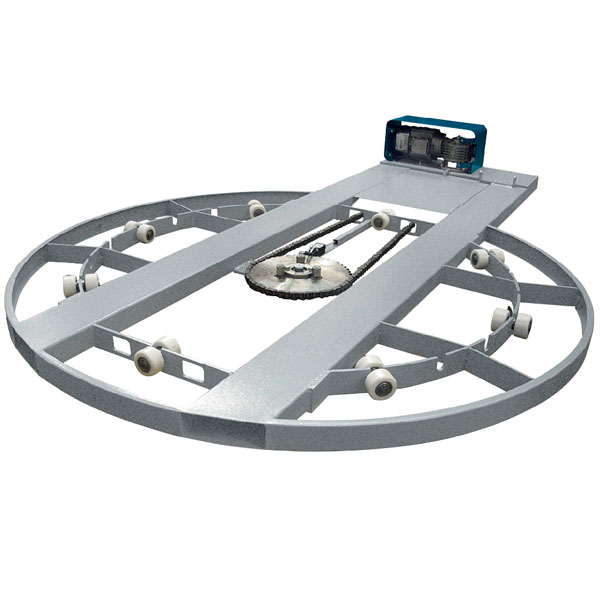

Suport del plat – El plat gira sobre els rodets bola en parell, que garanteixen un major suport de la càrrega. Els rodets estan coberts amb material poliacetal, amb matriu de fibra de vidre, que assegura un baix coeficient de fricció durant el moviment de la taula i una altíssima resistència a la compressió, a més d’una elevada estabilitat davant possibles deformacions. Tot això garanteix les millors prestacions possibles i un desgast reduït de les parts mòbils de la taula.

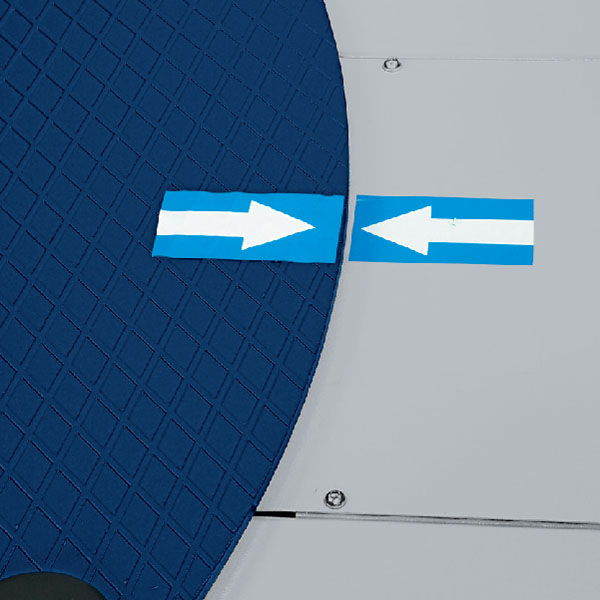

Parada en fase – La parada en fase permet a l’operador recuperar el palet sempre en la mateixa posició d’inici del cicle. Implica grans avantatges, com l’augment de l’eficiència de les operacions d’embalatge. La posada en marxa i l’aturada de la taula són controlades per un variador de velocitat, de manera que el cicle d’embolcallament acaba sempre en la posició d’inici.

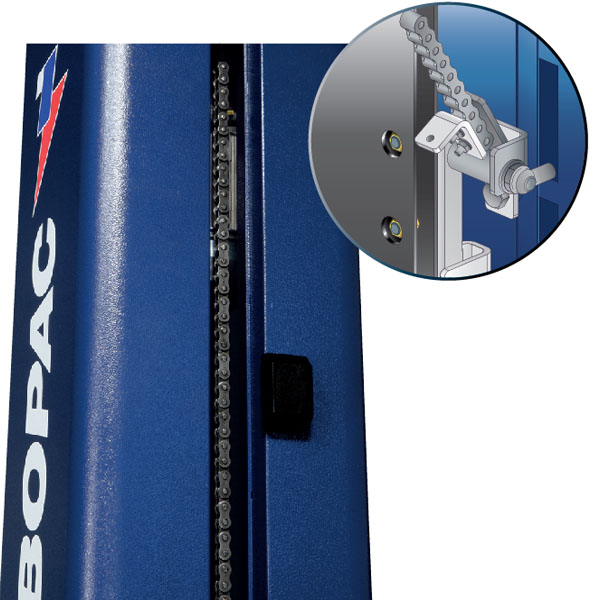

Pal – El pal d’acer està construït amb una estructura tubular que li confereix una alta rigidesa de torsió i de flexió. Aquestes característiques fan que el pal sigui més resistent. La cadena, a alta resistència, transmet el moviment de pujada i baixada del carro, assegurament un control òptim de l’embalatge. A més, el dispositiu anticaiguda garanteix la màxima seguretat en cas d’emergència.

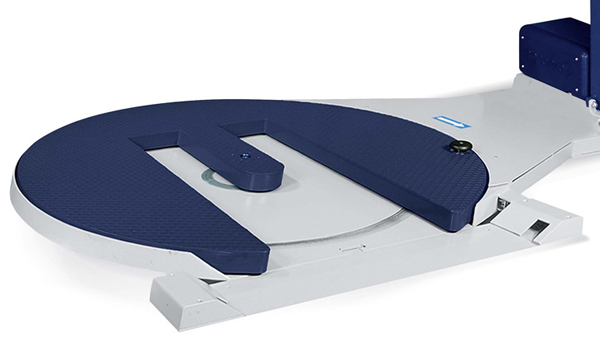

Rotoplat TP

Totes les taules de la gamma Rotoplat estan disponibles també en la versió transpalet.

Rotoplat

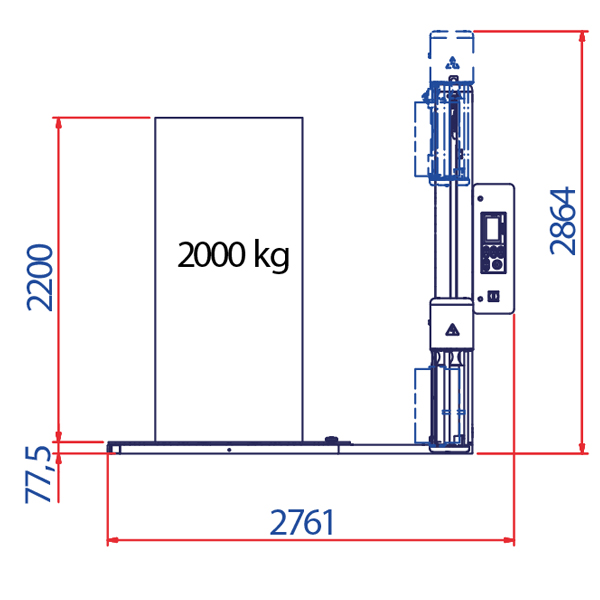

Rotoplat – fig1

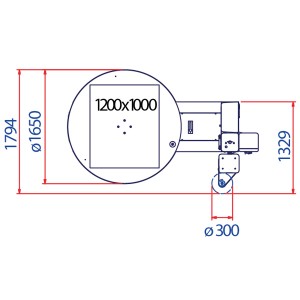

Rotoplat – fig2

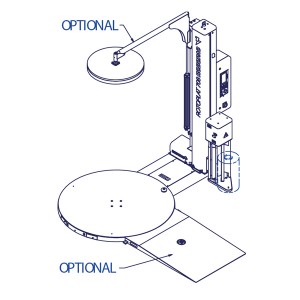

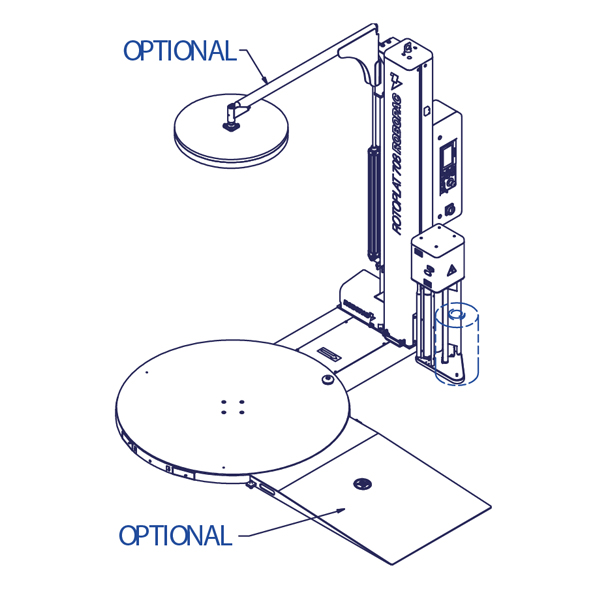

Rotoplat – fig3

Característiques tècniques

Característiques elèctriques

Característiques control

Robopac Techlab

AETNA GROUP fabrica i comercialitza a escala mundial màquines embaladores per a l’envasat i l’embalatge amb film extensible, enfeixadores, envasadores amb film termoretràctil, encartronadores i precintadores. El grup té més de 400 empleats i 80 tècnics dedicats al servei post venda, amb una facturació anual superior als 85 milions d’euros. Disposa de 5 plantes de fabricació per a les seves 4 marques comercials: ROBOPAC, ROBOPAC SISTEMI, DIMAC i PRASMATIC, amb una xarxa de més de 450 agents i distribuïdors i 6 filials presents a França, la Gran Bretanya, Alemanya, els Estats Units, Rússia i la Xina. Amb més de 100.000 màquines venudes i instal·lades a tot el món, AETNA GRUP ofereix una amplíssima gamma de solucions i serveix per satisfer les exigències més variades del sector del packaging.

Robopac – línia de producció

ROBOPAC, fundada el 1982, és líder mundial en la tecnologia d’embalatge amb film estirable amb una producció de més de 5000 màquines / any, el 70% exportades als principals mercats mundials. Les tecnologies desenvolupades per l’empresa són quatre: robots, taules i braços rotatius per a l’estabilització de càrregues paletitzades amb film estirable (core business), enrotlladors horitzontals de film estirable per a productes de forma allargada, màquines per a l’aplicació de film termoretràctil i màquines precintadores. Gràcies a una xarxa compacta de distribuïdors a escala mundial, als centres d’assistència tècnica i als serveis de recanvi presents a les filials exteriors, ROBOPAC assegura un servei post-venda eficaç i ràpid.

La certificació ISO 9001, obtinguda l’any 1997 i contínuament renovada des de llavors, ha suposat no només aconseguir un objectiu de prestigi, sinó que també i sobretot, ha reforçat el compromís de l’empresa en la millora contínua de les pròpies capacitats.
