Pack & Box – Solució integrada i innovadora de final de línia.
Pack & Box és una línia automàtica d’embalatge capaç de realitzar els diferents processos, des de l’agrupat del producte, encaix automàtic, paletitzat mitjançant robot i enfeixat final del palet acabat, tot això de forma automàtica.
La línia automàtica d’embalatge Pack & Box és totalment configurable, adaptable al producte i a les necessitats de l’espai a planta.
Distingit a diferents sectors:
- Alimentació
- Begudes
- Farmacèutic
- Químic
- Cosmètic
- Indústria en general
Opcions d’empaquetatge:
- Sistema INBOX per a la formació automàtica de caixes i encaix automàtic
- Sistema WRAP AROUND per a l’agrupació i empaquetatge en format d’envàs envoltant.
Adaptable a tot tipus de producte:
Funcionament:
Els productes entre l’agrupador de l’encaixadora automàtica de la INBOX del nostre sistema Pack& Box i s’acumulen segons el nombre i les capes desitjades. El sistema Pick & Place de la INBOX els recull i introdueix a la caixa que ha sigut muntada automàticament a la formadora de caixes. Mitjançant transportadors de corrons motoritzats, la caixa es desplaça i entra a la precintadora que la tanca amb cinta adhesiva per dalt i per baix. La caixa acabada segueix el seu curs mitjançant els
corrons fins a arribar a l’acumulador final de línia, on el robot la recull i la situa al palet damunt la taula giratòria de l’enfeixadora del nostre sistema. Aquest procés es repetirà fins que finalitzi el paletitzat segons els paràmetres del layout del mosaic i el nombre de capes del programa seleccionat. En aquest moment l’enfeixadora es posa en funcionament per a envoltar la càrrega amb film extensible

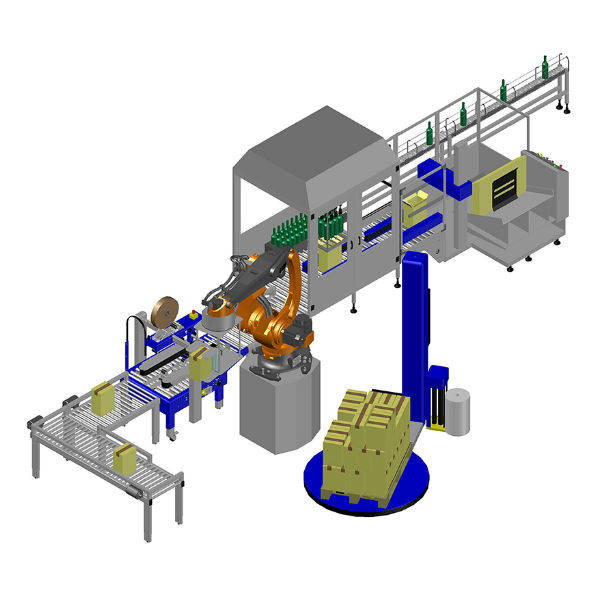

Versió compacta
A un espai de 4x4m aquesta solució té una capacitat de fins a 1500 unitats/ hora. Aquesta versió compacta prescindeix del INBOX i incrementa l’ús del robot responsabilitzant-lo tant de l’encaixat com del paletitzat.
Versió compacta

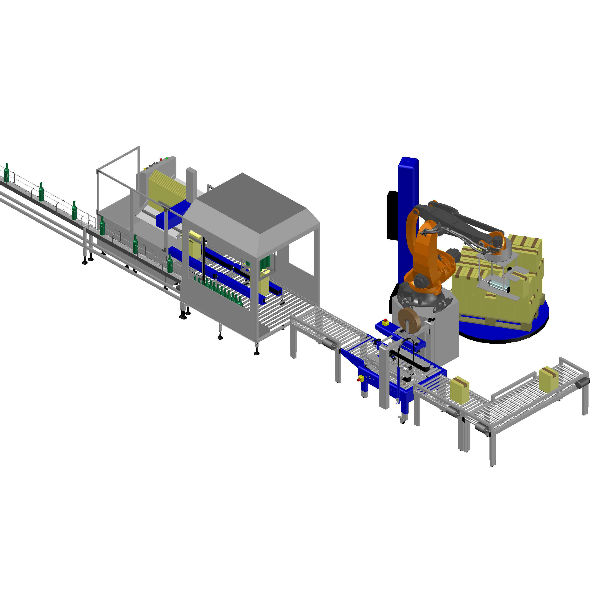

Versió d’altra producció
Incorpora tots els elements de la línia automàtica d’embalatge Pack&Box. Mitjançant un desenvolupament específic d’INBOX i de layout configurable. Aquesta solució té capacitat per a altes produccions i s’adapta als requeriments de l’espai final de línia
Versió alta producció
Ventatges del sistema Pack&Box:
- Reducció de costos: es redueix el cost de la mà d’obra.
- Menor fatiga: no s’ha de moure caixes ni apilar-les a l’alt del palet de forma manual.
- Evita errors humans.
- Augmenta la disponibilitat del personal.
- Millora el precintatge de la caixa al ser completament recte, centrat i amb pressió contínua dels rodets sobre la cinta.
- Millora el paletitzat: l’automatisme garanteix la repetició de moviments.
- Augmenta la capacitat de producció.
INBOX
Dins la línia automàtica d’embalatge PACK&BOX, per al model amb format de caixa B1 (Americana) l’equip més important és l’encaixadora automàtica INBOX.
La màquina INBOX dissenyada i desenvolupada totalment pel Departament d’Oficina Tècnica de CONTROLPACK, s’adapta i es personalitza a les necessitats de cada producte, de cada procés de cada varietat d’embalatge.
La INBOX amb les seves diferents versions, ja sigui per carrils d’entrada, taula d’agrupació o apiladors, agrupa les unitats en funció del format desitjat, per grups i capes.
Un capçal pneumàtic assegura l’obertura la caixa i la subjecció de les solapes, mentre la unitat de Pick&Place recull el producte segons el format especificat i l’introdueix a la caixa.
Diferents pinces, Manipuladores i capçals són desenvolupats i fabricats a CONTROLPACK..
Disseny a planta d’Encaixadora Automàtica INBOX amb agrupació en carrils d’entrada

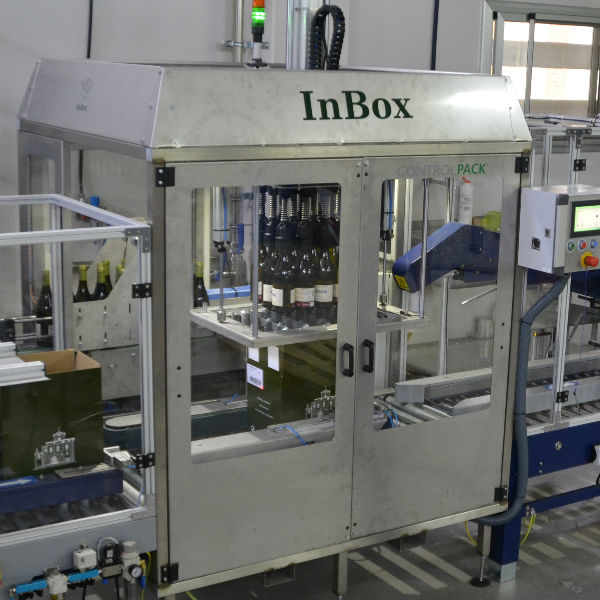

Exemple d’INBOX per a l’encaixa automàtic d’ampolles.

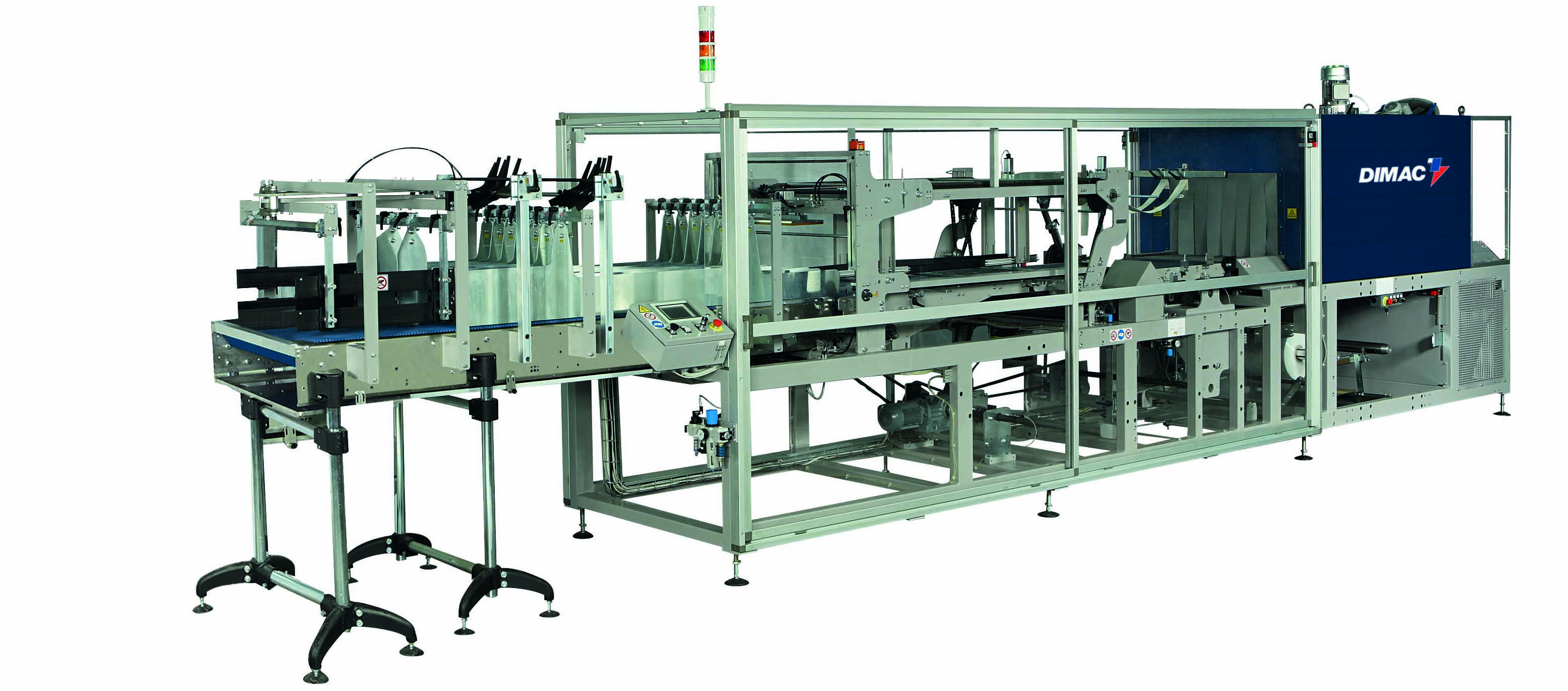

Versió WRAP AROUND
Solució que permet el plegament de la caixa al voltat de l’agrupació de productes a través d’un encaix de format d’envàs envoltant
En aquesta versió de línia automàtica d’embalatge Pack &Box, l’encaix final de producte es realitza amb el tipus de caixa WRAP AROUND. Tant l’agrupació del producte com la formació de la caixa es realitza al mateix equip. Una vegada realitzada l’agrupació desitjada del producte, el conjunt passa a la següent etapa en què es forma la caixa i es tanca al voltant del producte.
La solució WRAP AROUND representa una solució robusta a l’envasat d’altes produccions a final de línia. La versatilitat de poder empaquetar les agrupacions de producte a partir del seu embolcall, permet una gran varietat de solucions d’empaquetatge.
Sistema d’acumulació: Acumulació d’envasos i divisió multifila per a l’agrupació.
Embolcall Wrap Around: Recobriment i protecció del producte.
Paletitzat: Formació de palet configurable a diferents mosaics.
Característiques tècniques Pack&Box
| PACK&BOX Model | B1 Compacta | B1 Alta producció | Wrap Around |
|---|---|---|---|
| Tensió d'alimentació | 400v 50Hz 3ph+N+T | 400v 50Hz 3ph+N+T | 400v 50Hz 3ph+N+T |
| Potència instal·lada | 16 | 18 | 23 |
| Pressió pneumática y consum d'aire | 6kg+/-1 370NL/min | 6kg+/-1 400NL/min | 6kg+/-1 845NL/min |
| Pes | 2.550 | 3.600 | 5.100 |
| Mides màx. | 4.000 x 4.600 | 9.500 x 4.000 (1) | 6.700 x 4.800 (2) |
| Mides caixa Mínima (mm) Màxima (mm) | (3) 250x170W x 90H 540L x400W x 400H | (3) 250x170W x 90H 540L x400W x 400H | |
| Producció (caixa/min) | 2'5 | 5-6 | 15 |
- Les mesures canviaran en funció del tipus de Robot paletitzador i model d’enfeixadora/es.
- Mesures del model d’alimentació a 90º tipus U.
- Mesures per al model SuperBox 544, amb la SuperBox 644 poden ser superiors

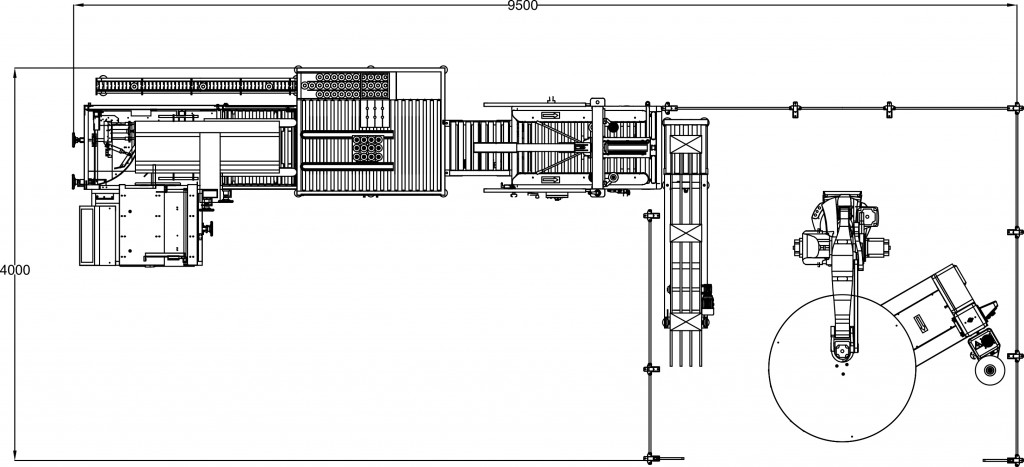

Pla línia B1 Alta producció
<

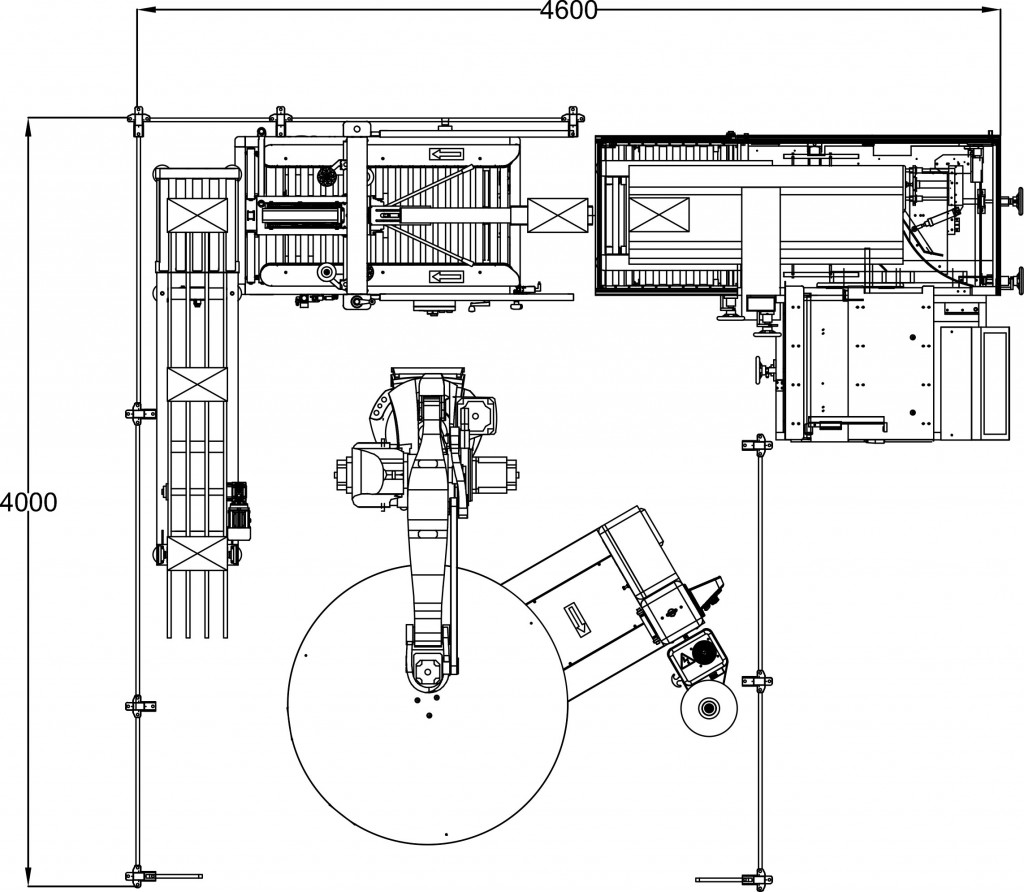

Pla tècnica versió B1 compacta
