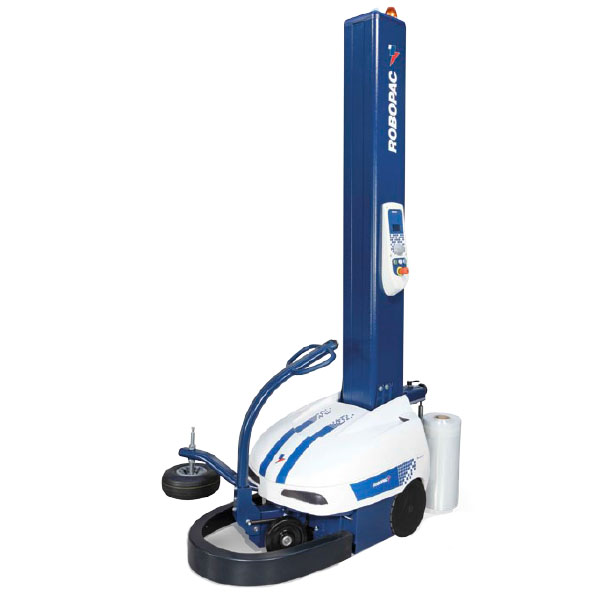

Robot semovent per a l’embalatge amb film estirable
Gràcies a l’experiència adquirida amb el temps, Robopac presenta la seva nova gamma bàsica (Entry Level) de màquines semovents per a l’embalatge: Robot MASTER. La unió entre el seu captivador disseny i la seva sofisticada tecnologia es materialitza en MASTER i el converteix en un robot sòlid i fiable per a l’embalatge de càrregues sobre palet. MASTER ha sigut fabricat segons els criteris de disseny, construcció i seguretat utilitzats per crear els robots amb les més altes prestacions.
MASTER és l’instrument ideal per a un embalatge àgil i compacte, que naix de l’experiència adquirida amb els més de 25.000 robots ROBOPAC venuts en el mercat mundial. MASTER és fàcil d’usar, però al mateix temps està destinat a un ús típicament industrial, que té en compte les condicions de treball més diverses i dures.
La gran atenció pels detalls estructurals i les proves realitzades tant en els components mecànics com en els electrònics han donat lloc a la creació d’una màquina fiable i d’altes prestacions. Robot Master també està equipat amb solucions tècniques com l’avisador acústic d’inici de cicle, intermitent visible durant l’embolcallament del producte, polsador de parada immediata i para-xocs d’emergència garanteixen un alt nivell de seguretat.
Tauler de control
- 3 programes memoritzables
- Velocitat de rotació del robot (A)
- Velocitat de pujada del carro (B)
- Velocitat de baixada del carro
- Girs a la part superior de la càrrega
- Girs a la base de la càrrega
- Cicles de reforç
- Sensibilitat de tir de la pel·lícula pujada (FR, PDS) (E)
- Sensibilitat de tir de la pel·lícula baixada (FR, PDS)
- Ajust preestirament del film de baixada (només el PDS) (D)
- Ajust preestirament del film de baixada (només el PDS)
- Manual de la pujada-baixada del carro
- Cicles pujada-baixada
- Cicles només de pujada o només de baixada
- Cicle col·loca full
- F1 programa per a grans productes
- F2 programa per a productes cilíndrics
- Comptador de cicles parcial
- Comptador de cicles totals
- Retard fotocèl·lula (C)
- Altímetre
- Offset des de terra (F)
- Block tauler de control
Solucions tècniques

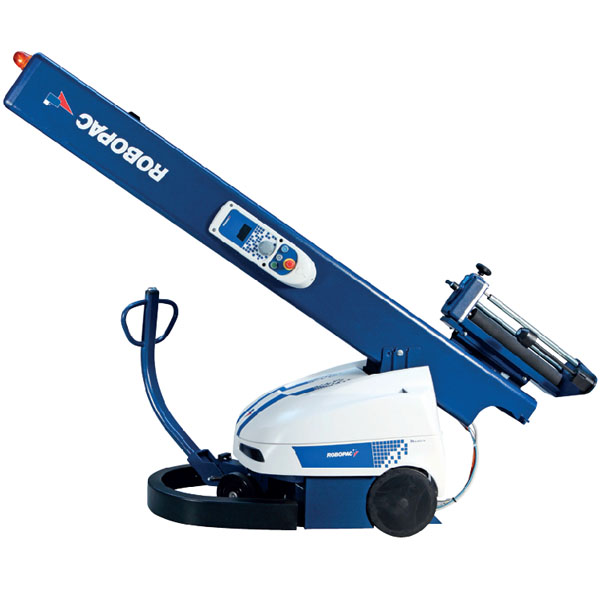

Pal reclinable

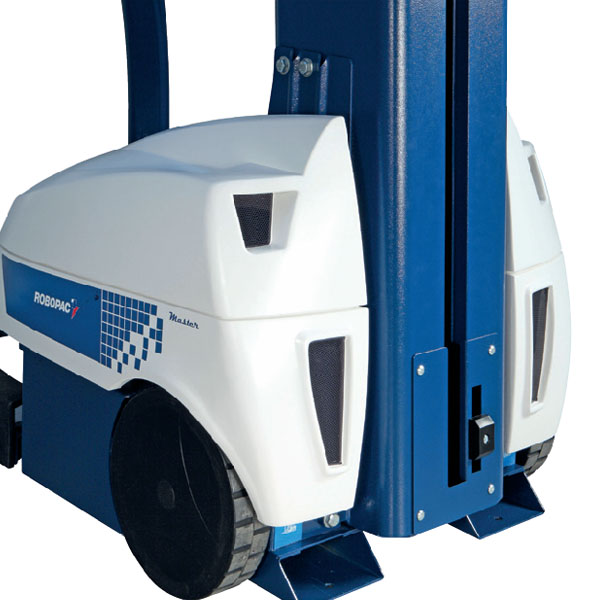

Possibilitat d’utilització de forquetes posteriors

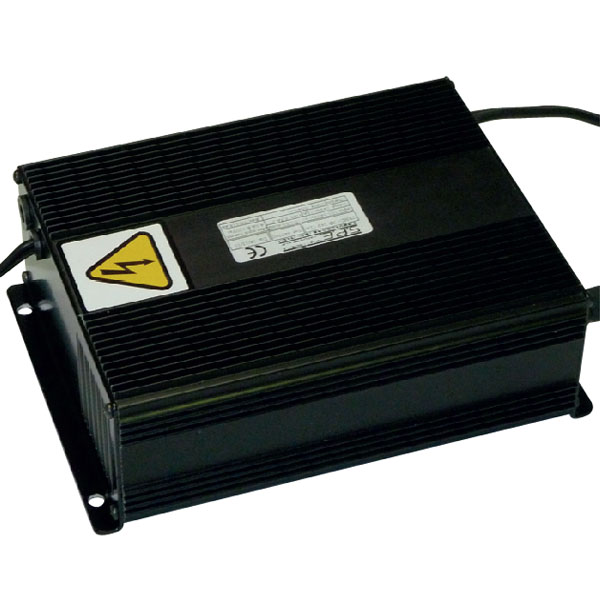

Carregador de bateries HF (alta freqüència) wide-range per a tensions de 110v a 240V

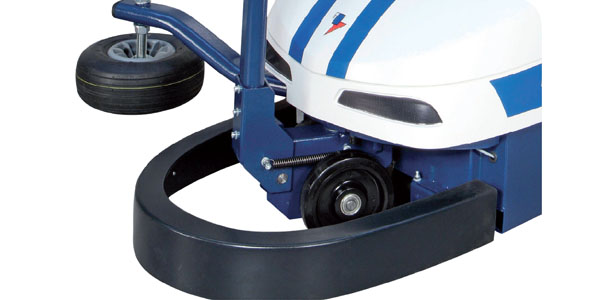

Para-xocs frontal d’emergència per a aturada immediata a través del fre motor.

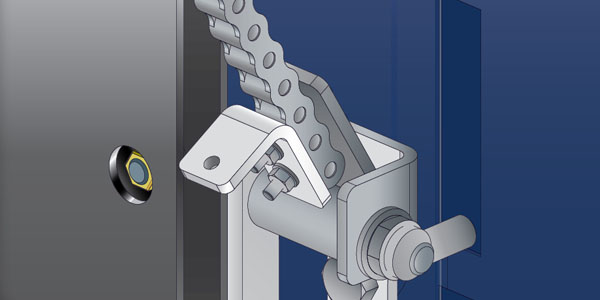

Dispositiu de parada del carro en cas de caiguda accidental
Carros

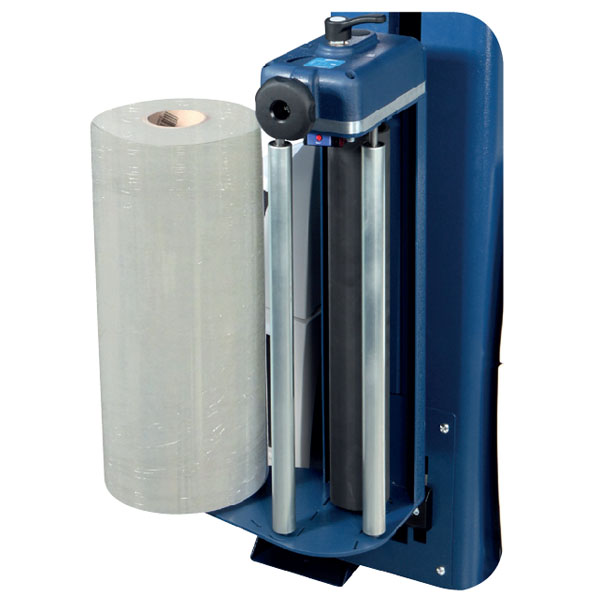

Carro FRD – Carro amb fre mecànic en rodets de retorn: allargaments constants del film independentment del diàmetre de la bobina. Dispositiu de connexió / desconnexió ràpida del fre per a facilitar l’enganxament del film a la base del bancal. El fre actua al rodet de goma per tal de permetre la regulació de la tensió d’empaquetament. Els rodets de metall suplementaris estan posicionats de manera que asseguren un major abast del film al voltant del rodet de fre.
Carro FR – El carro FR està dotat d’un dispositiu d’estiratge del film realitzat mitjançant un fre electromecànic. És possible controlar-lo des del tauler de comandament. L’arrencament del fre està temporitzat, amb l’objectiu de fcilitar l’enganxament del film a la base del bancal. Si es desitja, és possible programar l’acció del fre electromagnètic mitjançant PLC o des del tauler (amb el sistema QLS o QUICK LOAD SYSTEM), per a la càrrega ràpida del film.
Carro PDS (només Master 110) – Carro portabobina amb doble sistema de preestirament activable al tauler de control. El carro portabobina té un preestirament fix al 250%. Prement el botó de Stretch Control, el carro portabobina pot passar automàticament a preestirament variable activant la fricció electromagnètica situada sobre el primer rodet de preestirament (amb sistema QLS o QUICK LOAD SYSTEM), per a la càrrega ràpida del film.

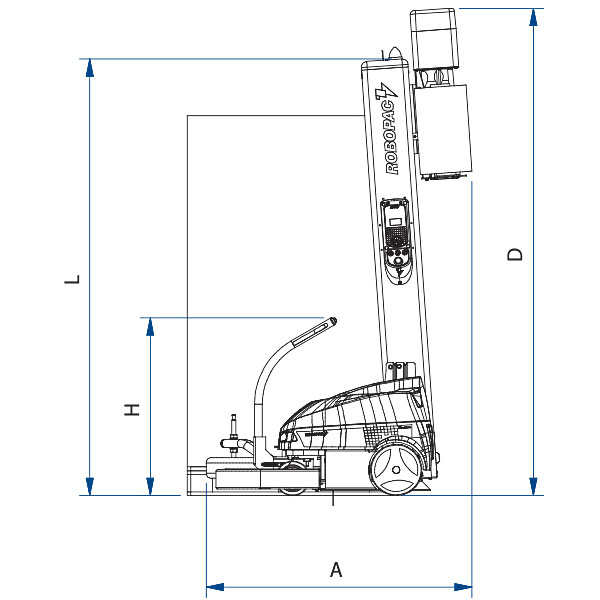

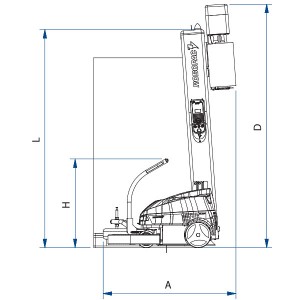

Robot Master – fig 1.

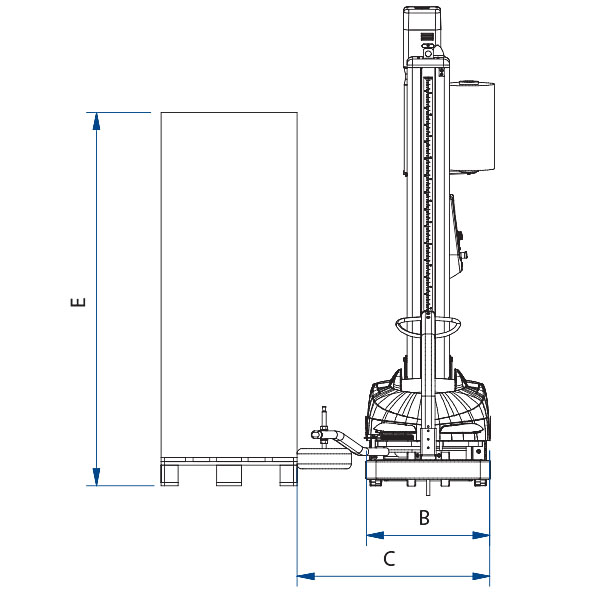

Robot Master – fig 2.

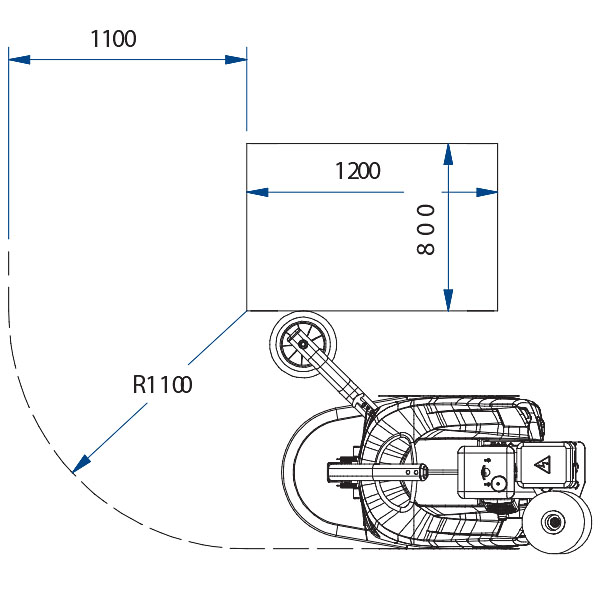

Robot Master – fig 3.
Dimensions de la màquina
| E= 2200 mm FRD | E= 2200 mm FR | E= 2200 mm PDS | E= 2400 mm FRD | E= 2400 mm FR | E= 2400 mm PDS | |
|---|---|---|---|---|---|---|
| A (mm) | 1672 | 1667 | 1667 | 1672 | 1667 | 1667 |
| B (mm) | 726 | 726 | 726 | 726 | 726 | 726 |
| C (mm) | 1136 | 1136 | 1136 | 1136 | 1136 | 1136 |
| D (mm) | 2596 | 2603 | 2823 | 2795 | 2802 | 3022 |
| H (mm) | 1030 | 1030 | 1030 | 1030 | 1030 | 1030 |
| L (mm) | 2595 | 2595 | 2595 | 2794 | 2794 | 2794 |
| Pes (M80 Kg) | 292 | 298 | 296 | 302 | ||
| Pes (M110 Kg) | 314 | 320 | 333 | 318 | 324 | 337 |
Característiques tècniques
| Màquina | MASTER M80 | MASTER M110 |
|---|---|---|
| Bateries (n.) | 2 da 12V 75 Ah (C5) AGV | 2 da 12V 110 Ah (C5) lead-acid |
| Velocitat rotació màquina (m/min) | 35÷65 | 35÷65 |
| Velocitat pujada-baixada carro (m/min) | 1÷4,6 | 1÷4,6 |
| Nombre de bancals per a la càrrega de bateries (n.) | 150 | 250 |
| Tensió alimentació (V) | 100-240 | 100-240 |
| Potència instal·lada (kW) | 0,3 | 0,3 |
| Fotocèl·lula lectura alçada càrrega | STD | STD |
| Ús forquetes | posterior | posterior |
| Diàmetre exterior màx. (mm) | 300 | 300 |
| Diàmetre interior (mm) | 76 | 76 |
| Gruix film (μm) | 17-35 | 17-35 |
| Alçada bobina film (mm) | 500 | 500 |
| Pes màx. (Kg) | 20 | 20 |
| Mides mínimes (mm) | 600 | 600 |
| Alçada màxima (mm) | 2.200 | 2.200 |
| Pes minim de la càrrega (kg) | 45 | 45 |
