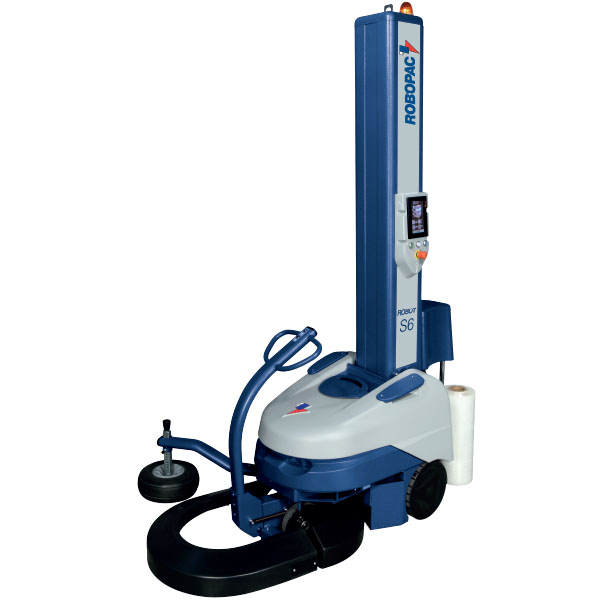

Robot semovent per a l’embalatge amb film estirable.
Gràcies a l’experiència adquirida amb el temps, Robopac presenta la nova gamma de màquines autopropulsades d’embalatge: Robot S6. La unió entre un atractiu disseny i una sofisticada tecnologia fa que el Robot S6 sigui un líder indiscutible en el seu segment. L’adopció de tecnologia d’avantguarda, com el nou tauler de comandament tàctil amb color de 7’’ i l’extrema atenció posada en els sistemes de seguretat representen l’essència de la capacitat evolutiva de Robopac.
El Robot S6 té la capacitat d’embalar qualsevol tipus de producte, forma o mida. Gràcies, entre altres coses, a la inhibició del sistema electrònic de recompte d’arestes és possible embolicar també productes de forma cilíndrica.
El Robot S6 disposa d’una elevada autonomia d’embalatge i una extrema flexibilitat de treball i s’identifica com un soci ideal per a totes les empreses industrials que requereixen la màxima elasticitat en termes de logística i de gestió de magatzem.

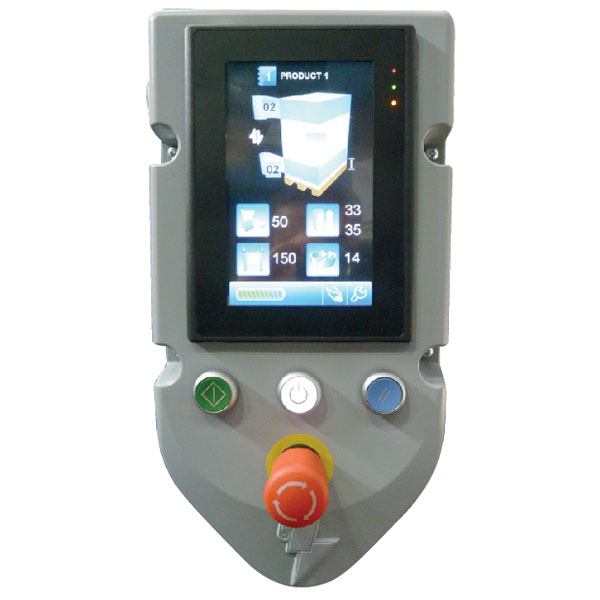

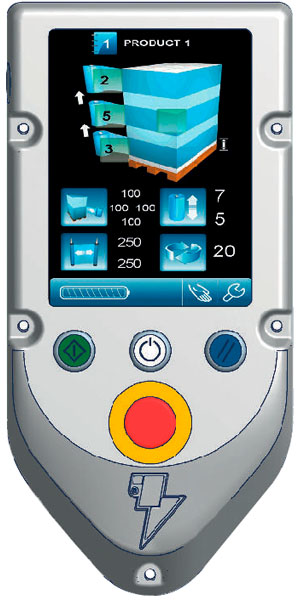

Tauler de control
Home Page
A. Llista dels programes guardats
B. Configuració de la força de dipòsit del film sobre el producte
C. Modificació de la velocitat de pujada-baixada el carro
D. Configuració del preestirament
E. Configuració de la velocitat de rotació del Robot
F. Nivell de càrrega de les bateries del Robot
G. Desplaçament manual de la pujada-baixada del carro
H. Configuració general
Modificar cicles
I. Cicle d’entrada de fulls
L. Retard fotocèl·lula
M. Offset des de terra
N. Configuració voltas de reforç
O. Altímetre
P. Cicles pujada
Q. Cicles pujada-baixada
R. Funcions especials
S. Home page
1. Configuració de la força de dipòsit del film sobre el producte
2. Configuració de la velocitat de rotació del Robot.
El tauler de comandament ha sigut redissenyat, adoptant una pantalla tàctil. Aquest nou tipus de tauler, gràcies al fet de disposar d’una pantalla gran a color, permet crear programes de manera simple i immediata i conté una memòria superior per registrar fins a vuit programes diferents.
Descripció cicles
- Manual de pujada-baixada del carro
- Cicles de pujada-baixada
- Cicles només de pujada o només de baixada
- Cicles de col·locació del full
- F1 programa per a productes grans
- F2 programa per a productes cilíndrics
- Comptador de cicles parcial
- Comptador de cicles totals
- Retard fotocèl·lula
- Altímetre
- Offset des de terra
- Block tauler de control
- Històrics alarmes
Descripció paràmetres
- 6 programes memoritzables
- Velocitat rotació robot
- Velocitat pujada carro
- Velocitat baixada carro
- Girs a la part superior de la càrrega
- Girs a la base de la càrrega
- Cicles de reforç
- Sensibilitat de tir de la pel·lícula pujada (FR, PDS, PVS)
- Sensibilitat de tir de la pel·lícula baixada (FR, PDS, PVS)
- Regulació tir pel·lícula ala base
- Ajust preestirament film baixada (PDS, PVS)
Solucions tècniques

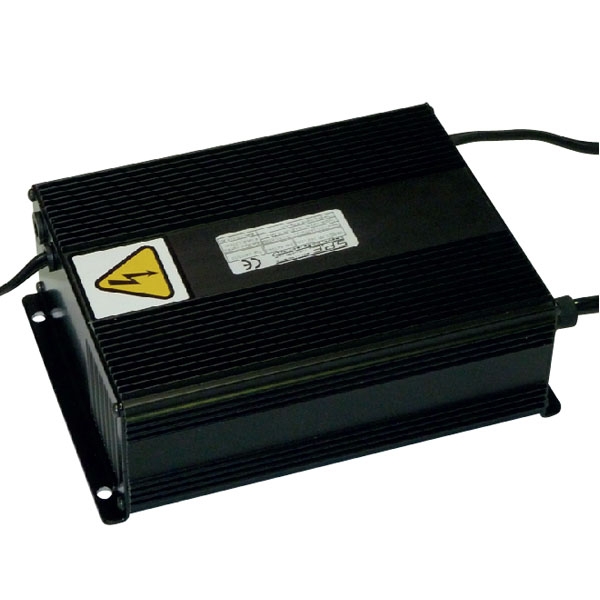

Nou carregador de bateries HF (alta freqüència) wide-range per a tensions de 110v a 240v

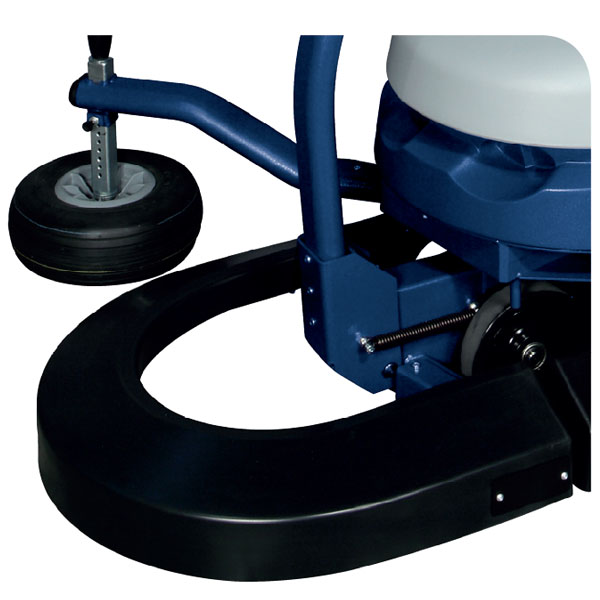

Para-xocs frontal d’emergència per a parada immediata a través del fre motor.

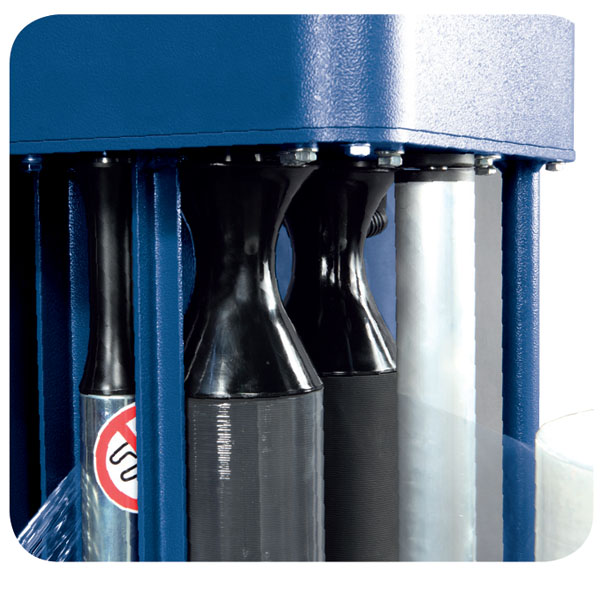

Sistema “QLS” (Quick Load System) per a la càrrega ràpida del film.

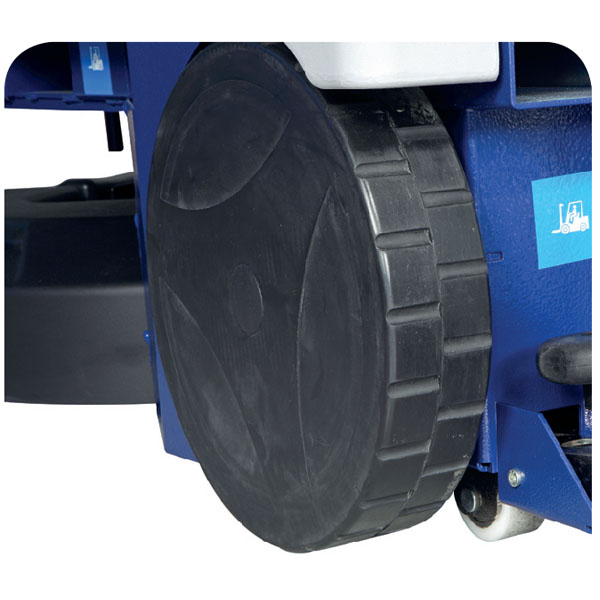

Mobilització del robot també sense alimentació gràcies a la roda lliure.

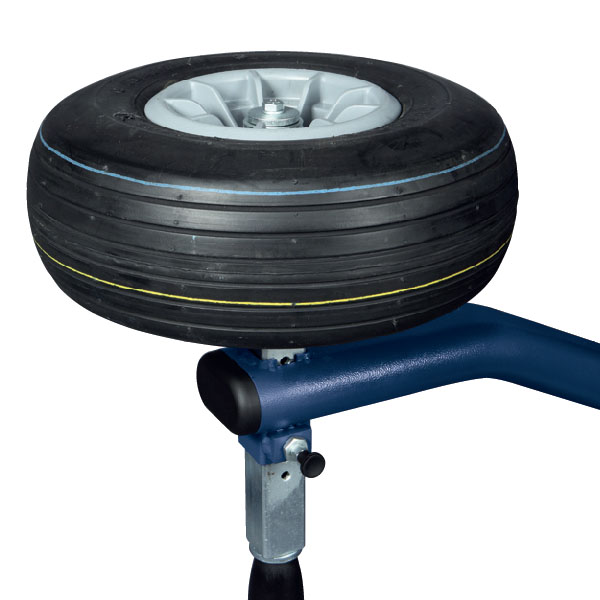

Regulació de l’altura de la roda palpadora pràctica i sense ús d’eines.
Nou tauler de comandament tàctil i a color.
Carros friccionats

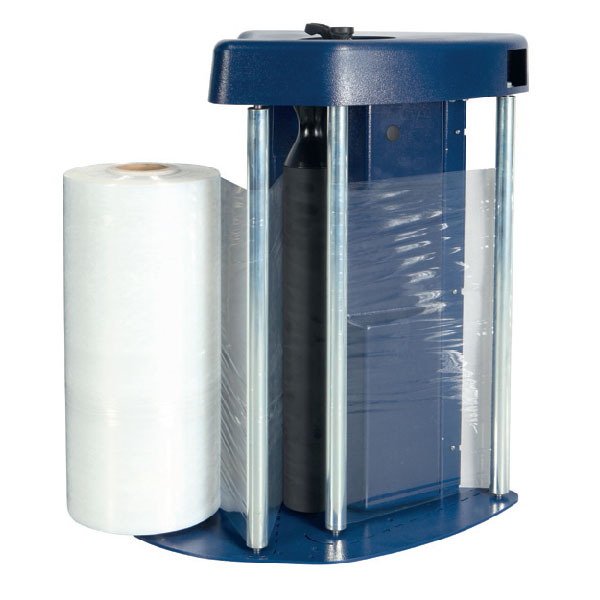

Carro FRD – Carro amb fre mecànic en rodets de retorn: allargaments constants del film independentment del diàmetre de la bobina. Dispositiu de connexió / desconnexió ràpida del fre per a facilitar l’enganxament del film a la base del bancal. El fre actua al rodet de goma per tal de permetre la regulació de la tensió d’empaquetament. Els rodets de metall suplementaris estan posicionats de manera que asseguren un major abast del film al voltant del rodet de fre.

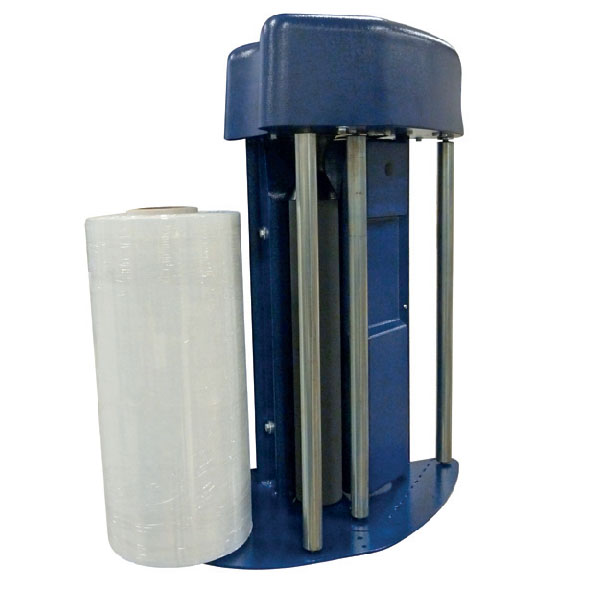

Carro FR – El carro FR està dotat d’un dispositiu d’estiratge del film realitzat mitjançant un fre electromecànic. És possible controlar-lo des del tauler de comandament. L’arrencament del fre està temporitzat, amb l’objectiu de facilitar l’enganxament del film a la base del bancal. Si es desitja, és possible programar l’acció del fre electromagnètic mitjançant PLC o des del tauler (amb el sistema QLS o QUICK LOAD SYSTEM), per a la càrrega ràpida del film.

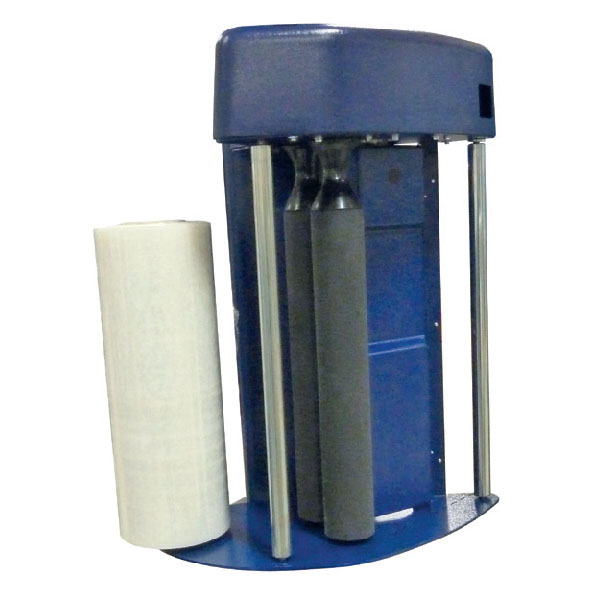

Carro FS – Carro amb rodets de preestirament mecànic amb relació de preestirament regulable des de 0% fins a 200% mitjançant el fre electromagnètic. Arrencament del fre temporitzat amb l’objectiu de facilitar l’enganxament del film a la base del bancal.

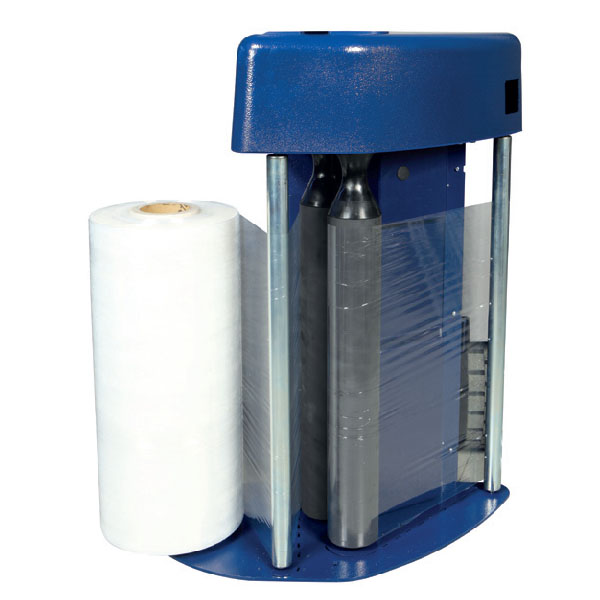

Carro PDS – Carro portabobina amb doble sistema de preestirament activable al tauler de control. El carro portabobina té un preestirament fix al 250%. Prement el botó de Stretch Control, el carro portabobina pot passar automàticament a preestirament variable activant la fricció electromagnètica situada sobre el primer rodet de preestirament.

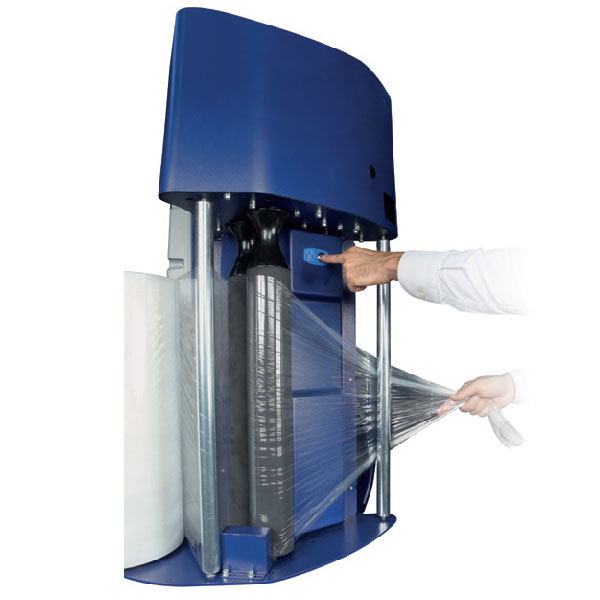

Carro PVS – Carro amb rodets de preestirament amb doble motorització independent, amb regulació des del quadre de la relació de preesitrament de 0% fins a 400%. Força de dipòsit del film sobre la càrrega regulable des del quadre i controlada pel dispositiu electrònic patentat.

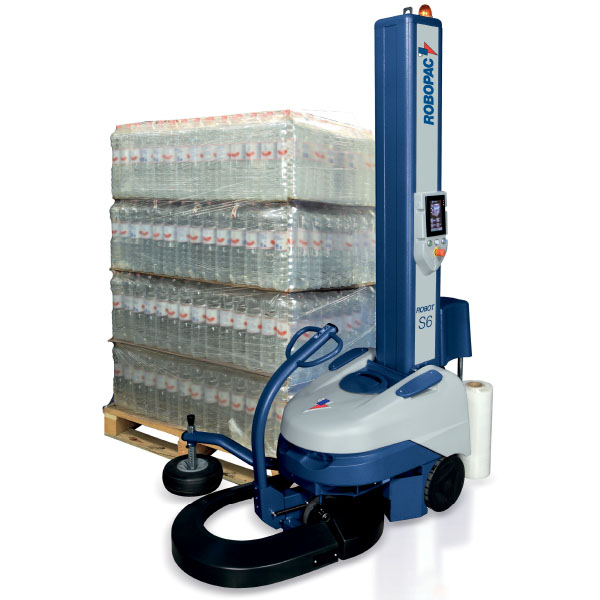

Robot S6 – amb palet
Dimensions de la màquina
| E= 2200 mm STD | E= 2400 mm OPZ | E= 2800 mm OPZ | E= 3100 mm OPZ | |
|---|---|---|---|---|
| A (mm) | 1825 | 1825 | 1825 | 1825 |
| B (mm) | 722 | 722 | 722 | 722 |
| C (mm) | 1183 | 1183 | 1183 | 1183 |
| H (mm) | 984 | 984 | 984 | 984 |
| D (mm) | 2800 | 3000 | 3400 | 3600 |
| L (mm) | 2558 | 2756 | 3158 | 3356 |

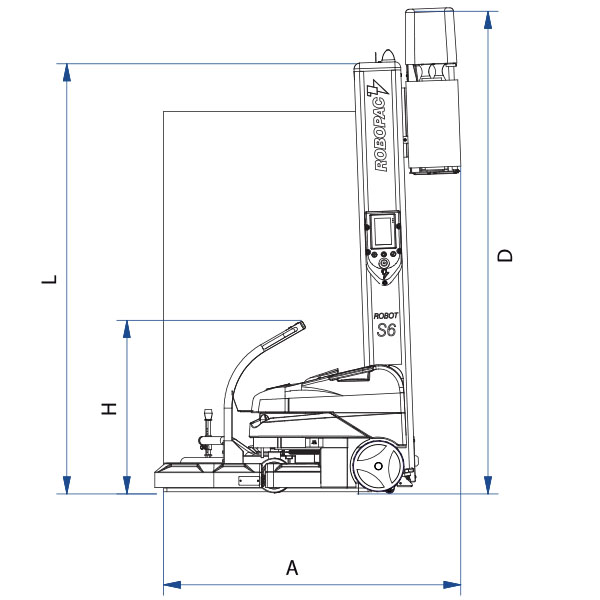

Robot S6 – fig 1.

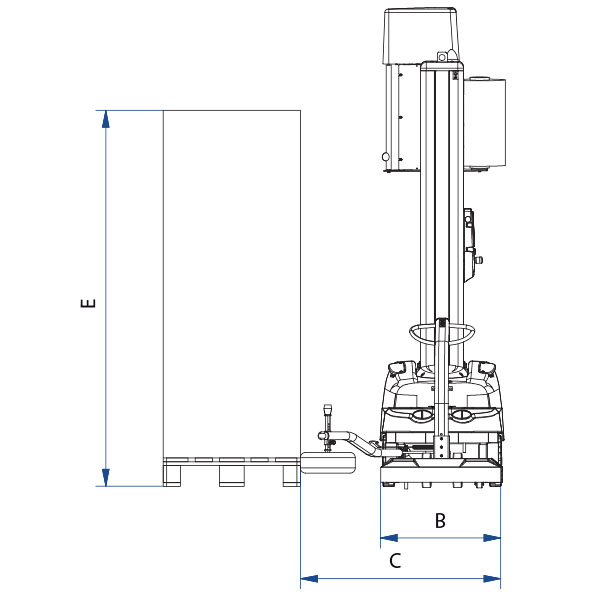

Robot S6 – fig 2.

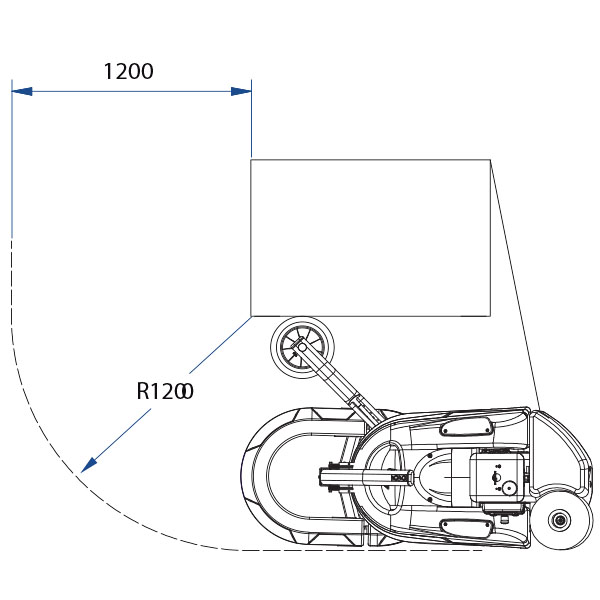

Robot S6 – fig 3.
Condicions de la prova en relació al número de palets per càrrega de bateria.
| Mida del palet (mm) | 800x1200x1500 (h) |
|---|---|
| Gruix de la pel·lícula (μm) | 23 |
| Alçada bobina film (mm) | 500 |
| Tipus de cicles | pujada-baixada |
| Velocitat pujada carro (m/min) | 3,5 |
| Velocitat baixada carro (m/min) | 3,5 |
| Velocitat de rotació del robot (m/min) | 80 |
| Superposició de la pel·lícula | 20% |
| Altímetre (mm) | 150 |
| Voltes a la base de la càrrega (n) | 2 |
| Voltes a la part superior de la càrrega (n) | 2 |
| Voltes de reforç (n) | 0 |
| Temps d'espera entre un cicle i el següent | 30" |
Característiques tècniques
| Màquina | Robot S6 PVS |
|---|---|
| Bateries (n.) | 2 12V 110 Ah (C5) Pb/Acido |
| Velocitat rotació màquina (m/min) | 35÷80 |
| Velocitat pujada/ baixada carro (m/min) | 1÷5 |
| Nombre de bancals per a la càrrega de bateries (n.) | Plus / Mas 250* |
| Tensió alimentació (V) | 230±10%(1ph) 50/60Hz |
| Potència instal·lada (kW) | 0,3 |
| Possibilitat d'ús de forquetes posterior i a ambdós costats | STD |
| Mides mínimes (mm) | 800x800 |
| Alçada màxima (mm) | 2200 |
| Pes minim de la càrrega kg (Kg) | 100 |
| Diàmetre exterior màx. (mm) | 300 |
| Alçada bobina film (mm) | 76 |
| Gruix film (μm) | 17-35 |
| Diàmetre interior (mm) | 500 |
| Pes màx. (Kg) | 20 |
| Programes d'empaquetat personalizables | STD |
| Fotocèl·lula lectura alçada càrrega | STD |
