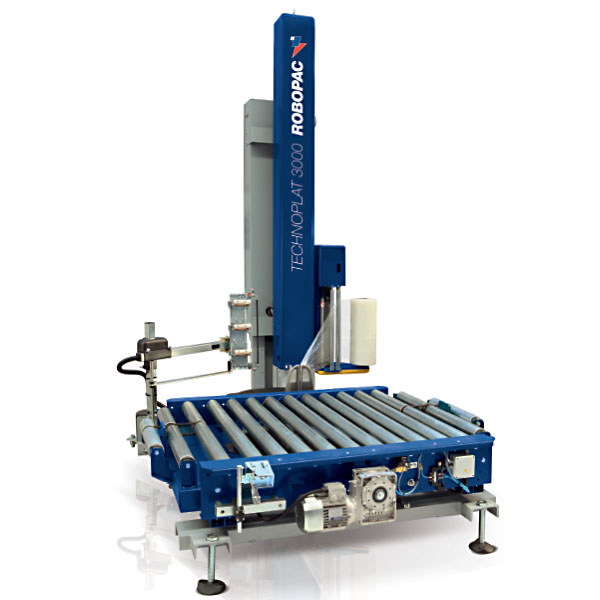

Embaladora automàtica
Technoplat 3000 és una embaladora amb elevadíssimes prestacions i de gran valor adquirit. La projecció, l’elecció dels materials i la implementació d’un software dedicat a l’alineació d’aquest embalador han seguit rigorosos estàndards de qualitat i seguretat. La gran rigidesa del suport amb coixinets i arrossegament per mitjà de motorreductors, units als rodets de força elevada i ús d’estructures tubulars tancades, garanteixen una gran robustesa i fiabilitat.
Technoplat 3000 és la resposta Robopac a totes les exigències de producció industrial elevada. Dotada de dispositius d’automatització més eficients i robustos, projectada seguint els criteris més rigorosos quant a la seguretat i els estàndards qualitatius i de prestació més elevats en el camp de l’empacat de final de procés. Technoplat 3000 s’imposa com una òptima elecció per a qui necessita una màquina de línia però també per a aquells que volen el màxim de les prestacions en les unitats d’embalatge amb pel·lícula extensible.

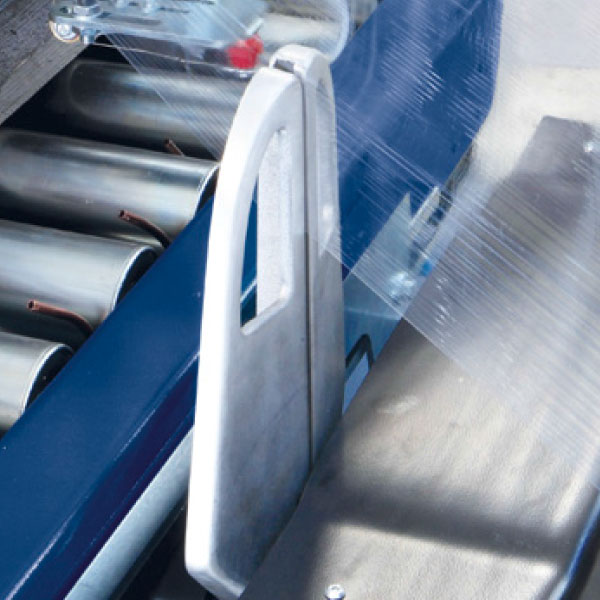

Dispositiu pinça.

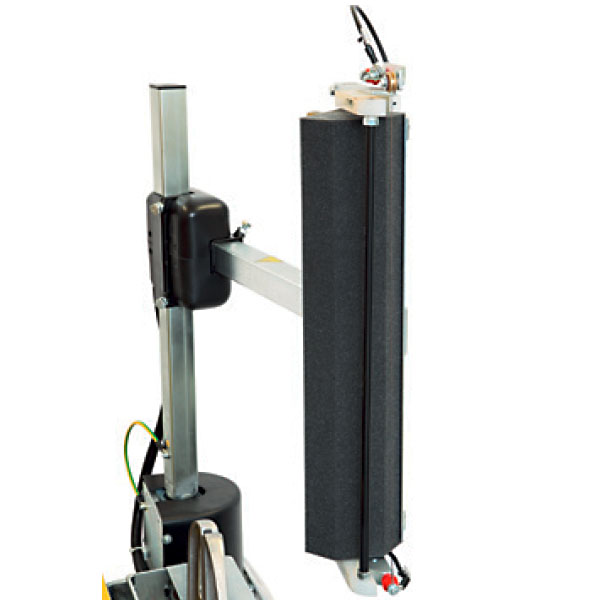

Dispositiu de tall i fixació de pel·lícula.

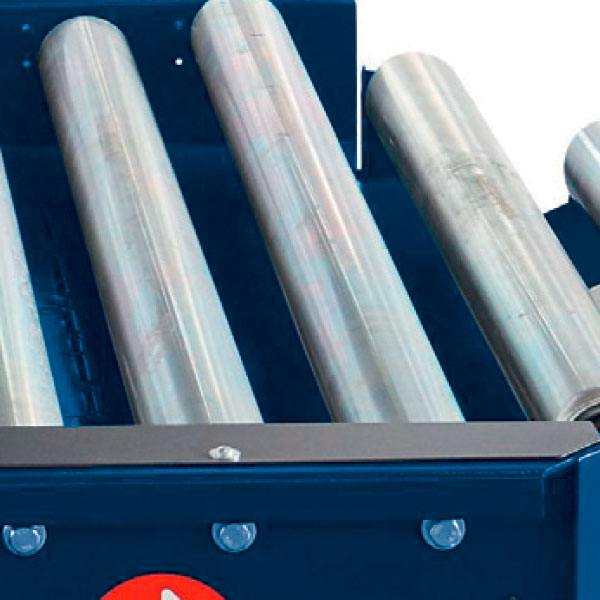

Plataforma giratòria amb rodets galvanitzats.
Tauler de control amb pantalla tàctil.

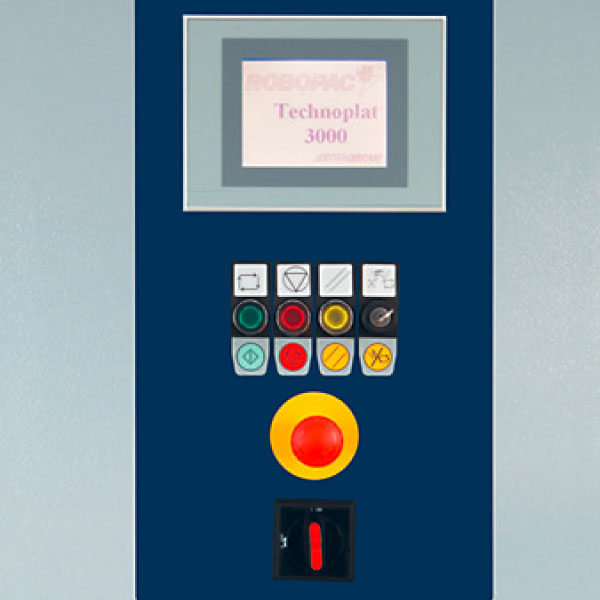

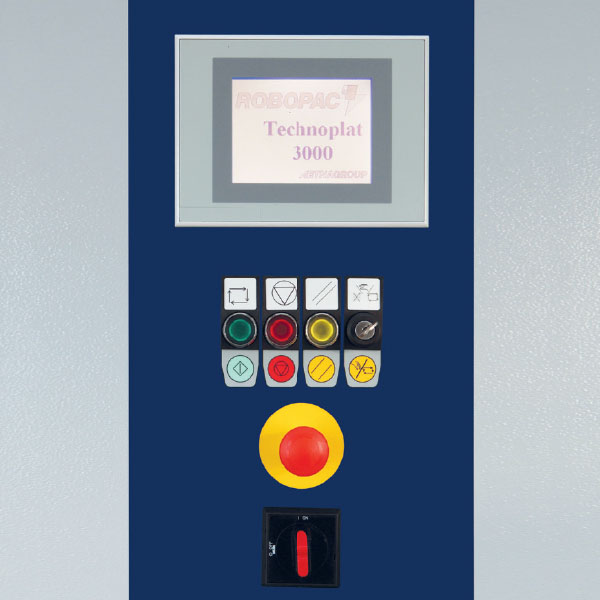

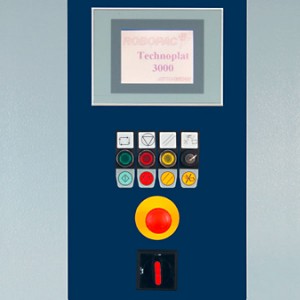

Tauler de control
Tauler de control – pantalla tàctil (STD) monocromàtic Esa.

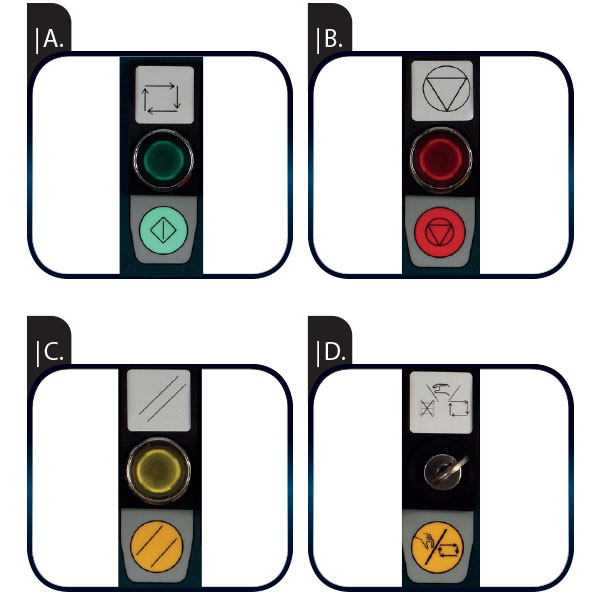

Detall del tauler de control
A. Start cicle posa en marxa el cicle automàtic d’embolicament
B. Stop cicle suspèn momentàniament el cicle d’embolicament.
C. Reset reinicia la màquina després d’una parada d’emergència
D. Selector “cicle automàtic/manual” selecciona la modalitat operativa de la màquina

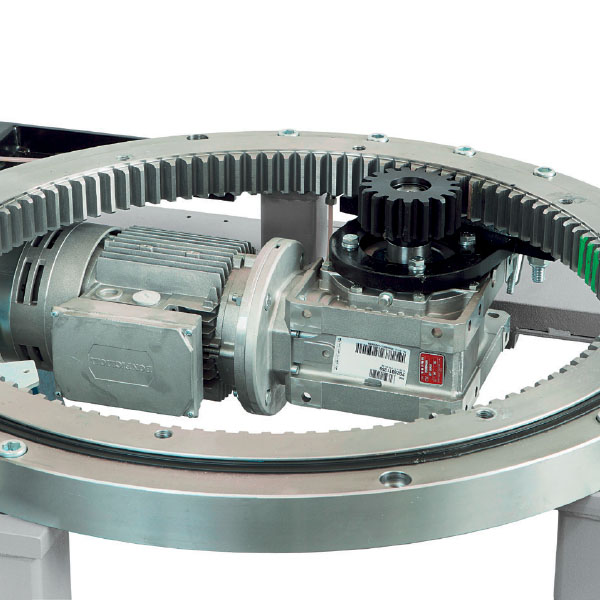

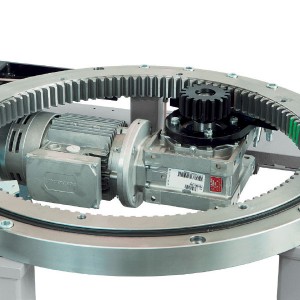

Suport plataforma – Plataforma giratòria dotada de coixinets de gran resistència i dirigida per un sistema amb pinyons i corona dentada. L’estructura del bastidor garanteix una potència màxima de 1500 kg. El cinematisme adoptat garanteix una rotació precisa i fiable amb qualsevol tipus de càrrega.

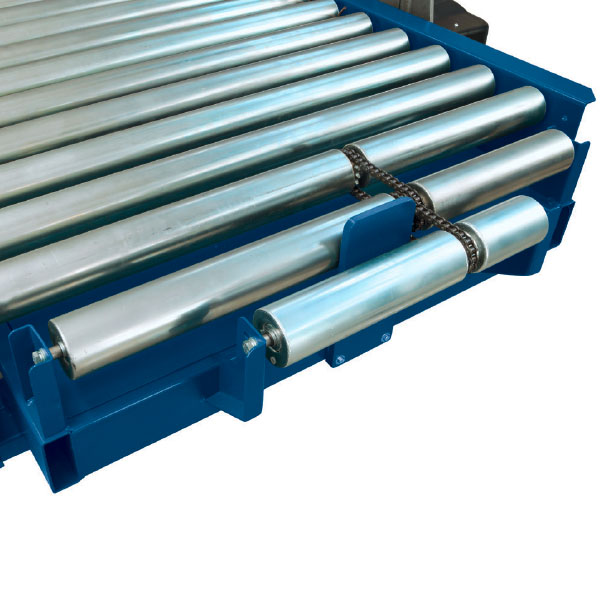

Plataforma giratòria – La plataforma giratòria conté rodets de gran resistència, en acer galvanitzat i motoritzats amb una velocitat màxima de 18 m/min en la versió estàndard. Els rodets tenen un diàmetre de 76 mm, una longitud útil de 1100 mm amb un intereix de 120 mm. Els rodets estan dirigits per un transmissor en cadena en acer especial. A més, presenta un sistema de bufat per eliminar la cua inicial de la pel·lícula de manera que tingui una unió homogènia del producte.

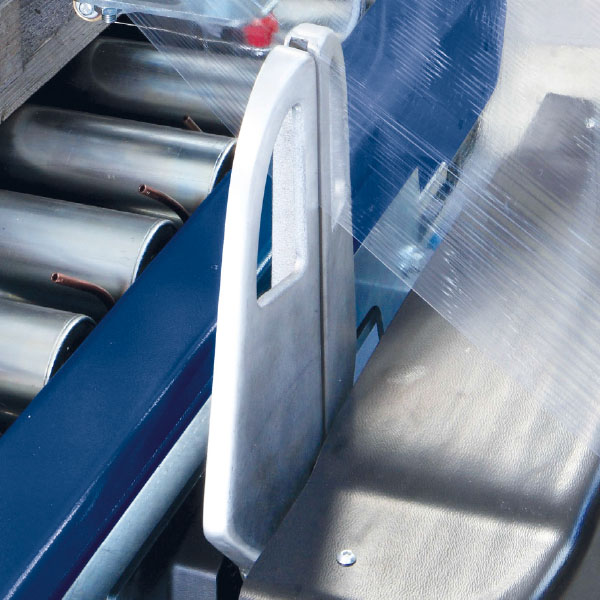

Dispositiu pinça – Dispositiu de pinça basculant que garanteix que se solti la pel·lícula correctament.

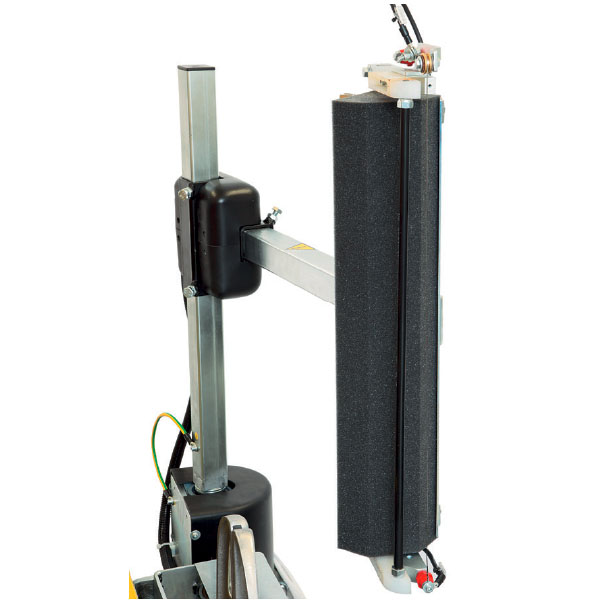

Dispositiu tap i tall – Dispositiu que elimina cues i taps pneumàtics i dispositius de tall amb fil calent.

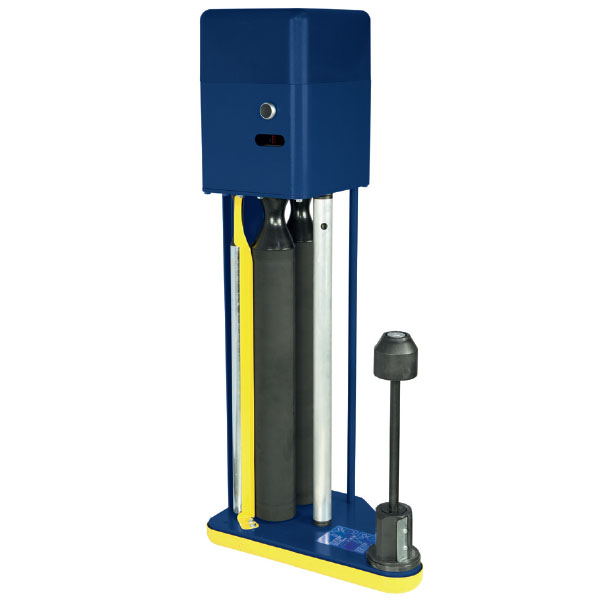

Carro PGS – El carro de preestirament PGS presenta un preestirament motoritzat amb relacions fixes (200%, 250% i 300%) amb rodes dentades intercanviables manualment. La gamma de valors de preestiramet es pot ampliar amb engranatges de 0%-100% – 150% – 200% – 250% – 300% disponibles com a opcionals intercanviables. La força aplicada sobre el producte pot ser controlada per mitjà d’una cel·la de càrrega (al rodet mort d’enviament) i els valors de tensió de la pel·lícula són programables en continu des del quadre de comandament.

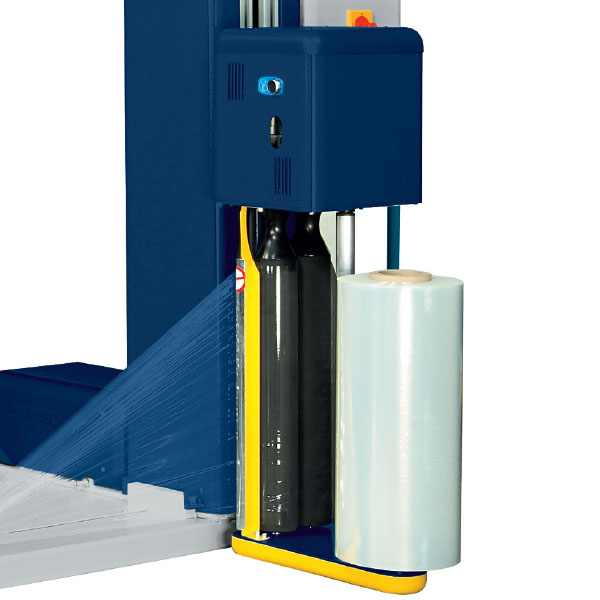

Carro PGS – Carro de rodets de preestirament amb motorització doble independent amb regulació del quadre de la relació de preestirament de 0% a 400%. Força de dipòsit de la pel·lícula en la càrrega regulable del quadre i controlada per dispositiu electrònic patentat.

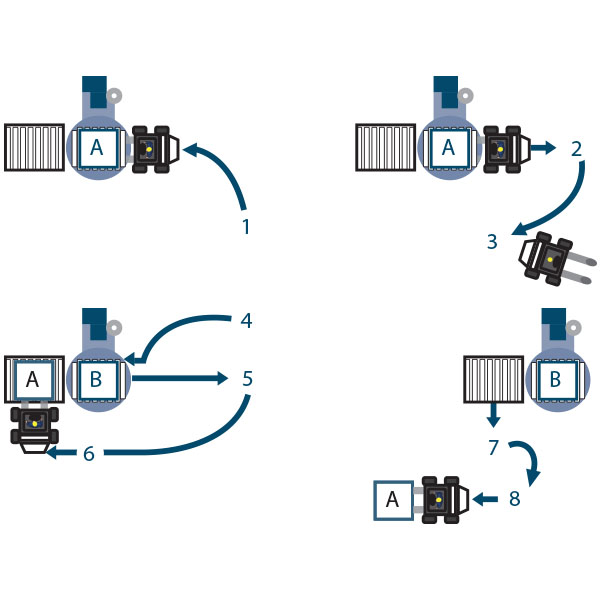

Avantatges operatius de càrrega

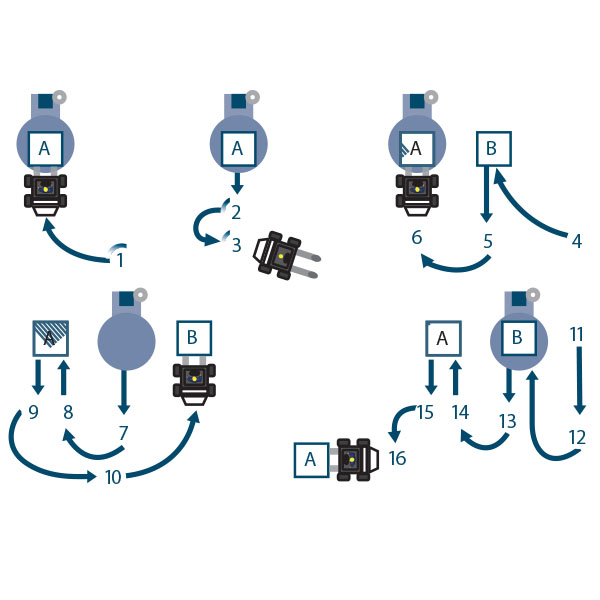

L’embaladora Technoplat 3000 permet seguir les operacions de càrrega, embalatge i descàrrega del palet en un temps extremadament reduït. En particular, mentre amb una taula tradicional el cicle sencer d’embalatge requereix unes 18 operacions i moviments addicionals del palet, amb la Technoplat 3000 aquestes operacions es redueixen a 8, amb conseqüents estalvis en temps i treball.
Màxima seguretat*

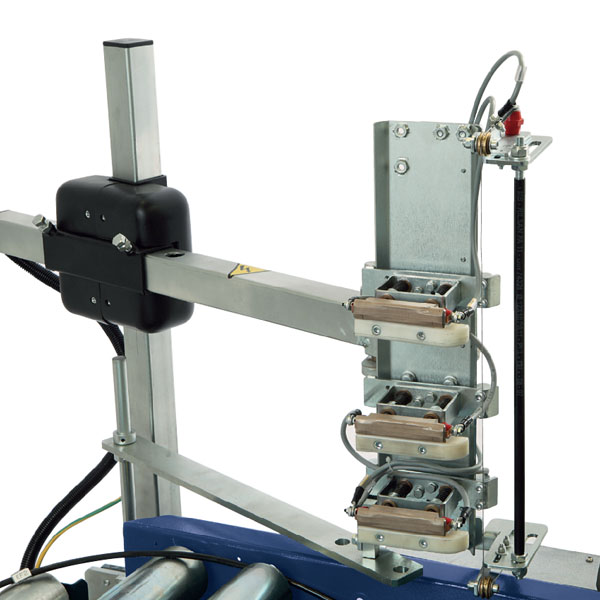

Soldador per a cua pel·lícula (opcional) – Soldador amb dos resistències verticals i dos horizontals. Això permet una adherència perfecta de la pel·lícula al producte al final del procés d’embalatge, obtenint una adherència òptima al palet.

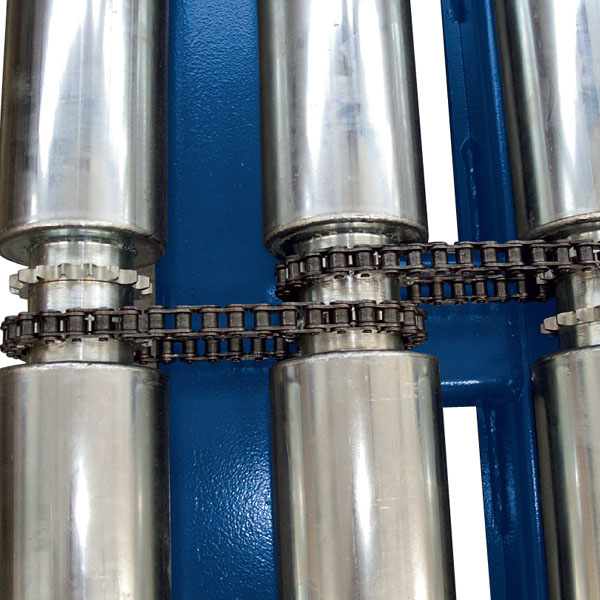

Motorizació suplementària (opcional) – Aquesta motorització permet l’embalatge del palet de dimensions més petites (1/2 europalet). Mitjançant una transmissió suplementària en cadena són activats els rodets posats a l’extremitat d’ingrés i sortida de la taula giratòria.

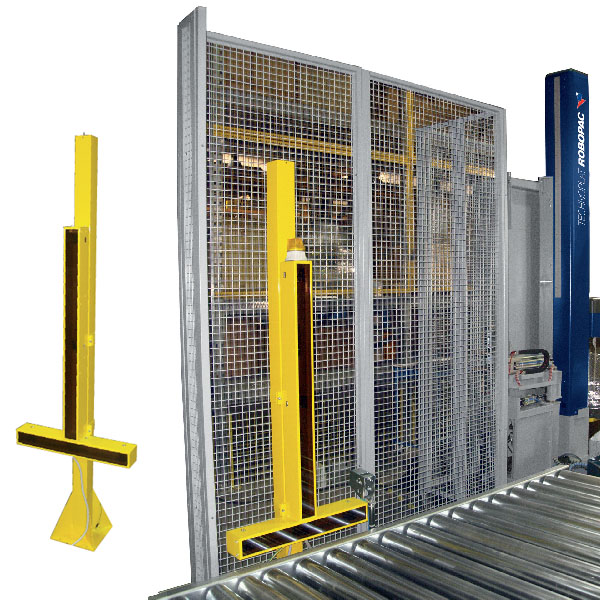

Proteccions perimetrals metàl·liques – Aquestes proteccions precedeixen l’accés a l’àrea d’operació de la màquina. Aquest dispositiu assegura els nivells màxims de seguretat garantint una protecció total.
Dispositiu entrada i sortida muting system (opcional) – Aquesta protecció basada en les fotocèl·lules de reconeixement de la càrrega en trànsit assegura que únicament el material a embalar passi pels rodets. Així, si qualsevol altre objecte o persona travessés la barrera, la màquina s’aturaria.

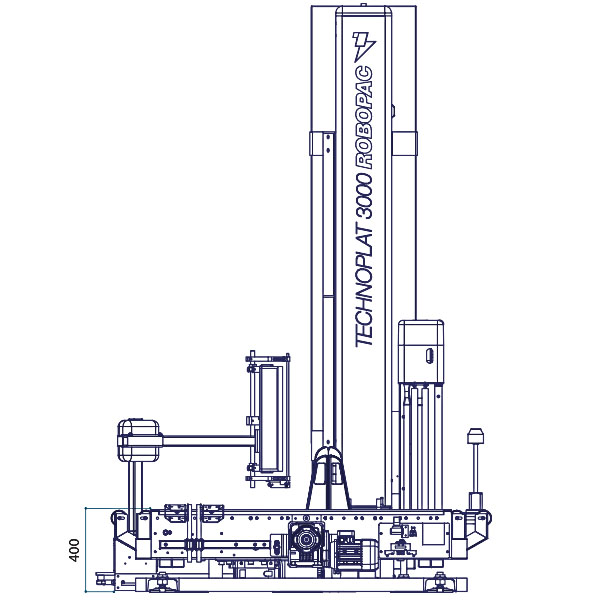

Technoplat 3000 – fig1

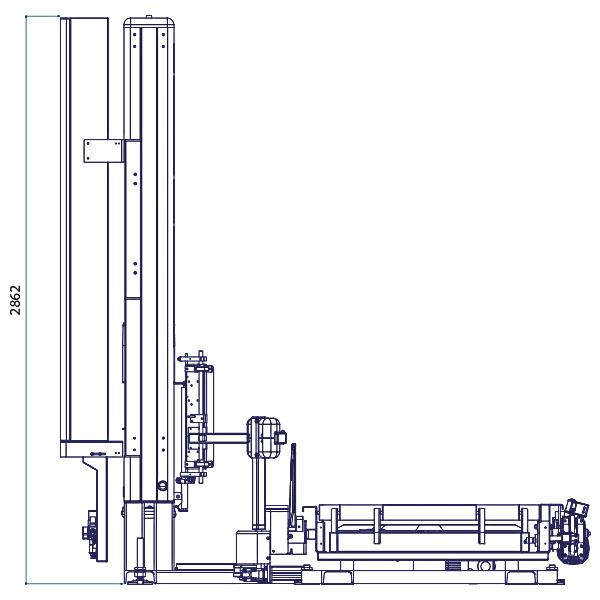

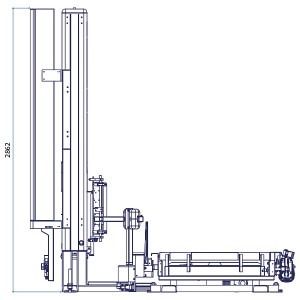

Technoplat 3000 – fig2

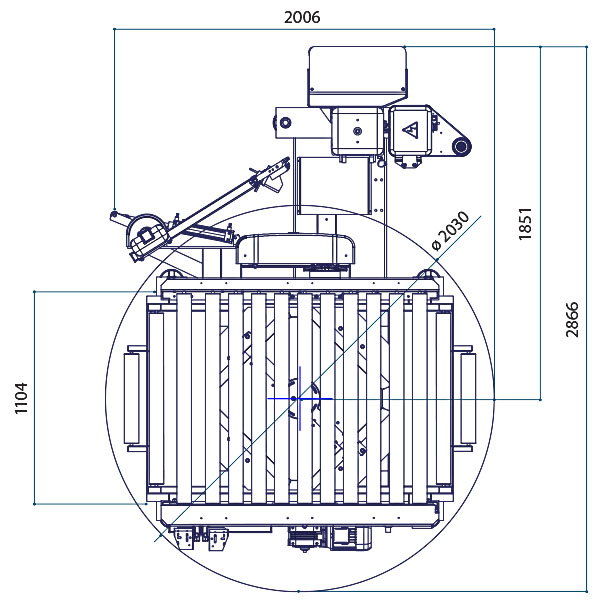

Technoplat 3000 – fig3
Característiques tècniques
| Màquina | Technoplat 3000 PGS | Technoplat 3000 PVS |
|---|---|---|
| Suport plat | Anell a esferes amb dentadura interior | Anell a esferes amb dentadura interior |
| Capacitat plat Ø76 | 1500 kg | 1500 kg |
| Capacitat plat Ø89 (Opt) | 1500 kg | 2000 kg |
| Mida rotació L. rodets 1100 mm | 2030 mm | 1910 mm |
| Mida rotació L. rodets 1300 mm (opt) | 2200 mm | 2060 mm |
| Alçada transportador des del terra | Min 400 mm/ Màx 550 mm | Min 400 mm/ Màx 550 mm |
| Alçada minima producte + paleta | 670 mm | 670 mm |
| Mides mínimes producte | 600x800 mm | 600x800 mm |
| Alçada útil màstil | 2200 mm | 2200 mm |
| Velocitat de rotació | 15 rpm | 12 rpm |
| Velocitat rodets regulables continu | 15 m/min | 18 m/min |
| Tipus carro | PDS | PVS |
| Dispositiu pinça i tall | STD | STD |
| Alimentació | 400 3 Ph+N+PE VAC | 400 3 Ph+N+PE VAC |
| Freqüència d'alimentació | 50/60 Hz | 50/60 Hz |
| Potència instal·lada | 3,5 kW | 3,9 kW |
| Diàmetre exterior màx. | 250 mm | 250 mm |
| Alçada bobina film | 500 mm | 500 mm |
| Gruix film | 17÷30 μm | 17÷30 μm |
| Diàmetre interior | 76 mm | 76 mm |
| Pes màx. | 17 kg | 17 kg |
| Detenció en fase | STD | STD |
| Posada en funcionament progressiva | STD | STD |
| Velocitat de pujada/baixada del carro, variable des del quadre (m/min) | 1÷6 | 1÷6 |
| Fotocèl·lula de lectura de l'alçada de la càrrega | STD | STD |
